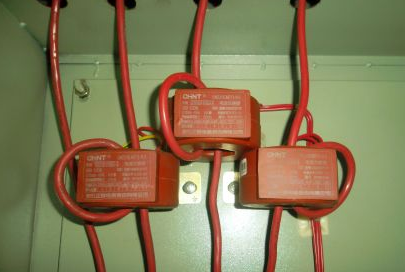

电流互感器和电压互感器的区别

CT和PT变压器的主要区别之一是它们的功能，一方面，电流互感器可以将高电流降低到更安全、更易于管理的水平，以便您进行测量。它将大的初级电流转换为小的1A/5A电流，可以在安培计上测量。另一方面，电势（电压互感器）测量并将高电压值减小为较小值。它将高压转换为100V或更低的标准次级电压。

类型:

电流互感器分为两种类型，包括绕线式和闭芯式。电压互感器也分为两类（类型），包括电磁电压和电容电压。

联系:

在电流互感器中，初级绕组串联连接到要测量其电流的传输线，全线电流流经绕组。另一方面，电压互感器与电路并联，这意味着绕组两端出现全线电压。

转化率:

电流互感器中的变比很高，而电压互感器中，变比很低。

一次和二次绕组:

在电流互感器中，初级绕组的匝数较少，并承载待测电流。在电压互感器中，初级绕组有许多匝，承载着要测量的电压。

在电流互感器中，次级绕组在次级侧具有大量匝数，并与仪表的电流绕组相连。在电压互感器中，次级绕组在次级侧有少量匝数，并与仪表或仪表相连。

结构:

电流互感器采用硅钢叠片设计，而电压互感器采用在低磁通密度下运行的优质钢材设计。

一次电流:

在电流互感器中，初级电流不取决于次级侧电路条件。另一方面，在电压互感器中，初级电流依赖于次级侧电路条件。

使用:

使用电流互感器，您可以使用5安培安培计测量200安培等大电流。另一方面，使用电压互感器，您可以使用120V电压表测量11KV等高电压。

次级侧:

在电流互感器中，二次侧在运行时不能开路。另一方面，在电压互感器中，你可以在没有任何损坏的情况下打开次级侧。

输入值:

在电流互感器中，输入值是恒定电流，而在电位电流中，输入是恒定电压。

次级绕组范围:

在电流互感器中，范围是1A或5A，而在电压互感器中是110V。

负担:

电流互感器不依赖次级负载，而电压互感器依赖次级负载。

总结：电压互感器和电流互感器的区别如下：

1、结构区不同。电流互感器的一次绕组用粗线绕成，通常只有一匝或几匝，与被测电流的负载串联；电压互感器是降压变压器，它一次绕组匝数多，与被测的高压电网并联；二次绕组匝数少，与电压表或功率表的电压线圈连接。

2、工作原理区不同。电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路。相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。

3、功能不同。电流互感器的作用为了保证电力系统安全经济运行，必须对电力设备的运行情况进行监视和测量。但一般的测量和保护装置不能直接接入一次高压设备，而需要将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置使用。

电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
