继电器的工作原理及作用，继电器起到什么作用，工作原理图解

　　在很多的家用电器上(如自动洗衣机、电炉加温等等)，为了防止电流过大而损伤电器，因此在电器上面安装了一些继电器。继电器是一种电子控制器件，实际上是用较小的电流去控制较大电流的一种“自动开关”。那么继电器的是如何工作的?其作用又有哪些?下面一起来看看继电器的工作原理及作用。

　　1.基本概念

　　继电器(英文名称：relay)是一种电控制器件，是当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

　　19世纪30年代，美国物理学家约瑟夫·亨利在研究电路控制时利用电磁感应现象发明了继电器。最早的继电器是电磁继电器，它利用电磁铁在通电和断电下磁力产生和消失的现象，来控制高电压高电流的另一电路的开合，它的出现使得电路的远程控制和保护等工作得以顺利进行。继电器是人类科技史上的一项伟大发明创造，它不仅是电气工程的基础，也是电子技术、微电子技术的重要基础。

　　图1 继电器

　　2.电路符号

　　继电器的文字符号为“K”，图形如图2所示。在电路图中，继电器的接点可以画在该继电器线圈的旁边，或在远离该继电器线圈的地方，而用编号表示它们的彼此关系。

　　图2 继电器的电路符号

　　3.主要作用

　　(1)放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

　　(2)综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

　　(3)自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

　　(4)扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

　　4.基本结构

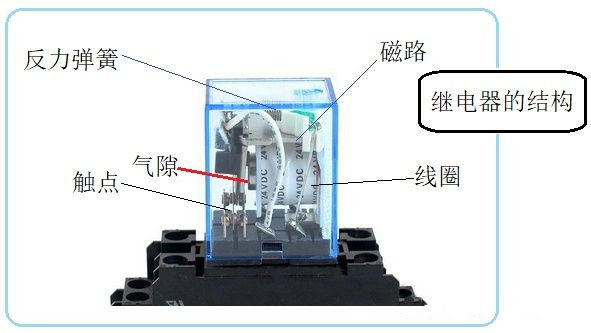

　　图3 继电器的结构
