无功补偿装置不补偿的原因分析与处理

在低压供配点过程中，随着电机、互感器、变压器等感性负载使用量的增加，无功功率在电能使用过程中所占的 比重越来越大。无功补偿就显的尤其重要。但是在无功补偿装置使用过程中由于接线错误、电流电压取样位置错 误电流互感器安装位置不当、低压计量表的安装位置不当等各种原因，常常造成无功不补偿。

其原因一般有以下 几个。 1 电流互感器取样错误 在正常情况下应该如图1所示：但在实际使用中有些人由于不了解工作原理仅仅为了接线、安装方便或其它原因而 接成图2或图3接线。在图2接线中由于电流取样时取的是电容器柜的电流而不是整个用电的电流信号，在无功补偿 时补的是电容器本身而不是这个用电总体。所以势必造成不补偿。而在图3接线中造成了取样互感器与取样电压重 复，导致电流和电压没有了相位关系，造成功率因数显示错误，以致发生不补偿现象。

图1 正确的电压、电流取样方式

图2 错误的电压、电流取样方式 1

图3 错误的电压、电流取样方式 2

总之：互感器安装时，测量电流和测量电压取样不能同相，当取样电流为A相时，测量电压应取B、C相。电流取 样应取自总出线侧互感器而不能取进入电容器出线侧的互感器。

2 接触器、指示灯工作电源选取位置不当 笔者曾经在某单位无功不补问题处理过程中发现，设备使用方安装了无功补偿盘，无功补偿指示灯指示正常、接 触器吸合正常，可是无功补偿并不理想。经现场察看发现是由于接触器上端的熔断保险熔断造成。

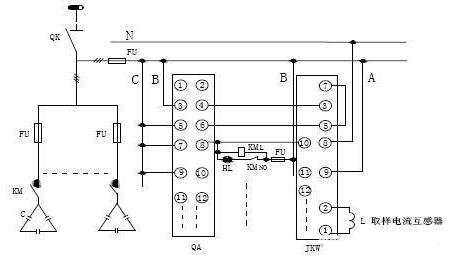

其原理图如图4 所示，原因分析：由于接触器线圈KML及接触器吸合指示灯HL的工作电源取自刀开关下方，熔断保险熔断状态 下，接触器线圈KML及接触器吸合指示灯HL的工作电源仍能够正常工作，而电容器的一次线路处于断开状态，造成了无功不补偿。但指示灯正常指示，接触器正常吸合就给用户造成一种正常工作的假象。

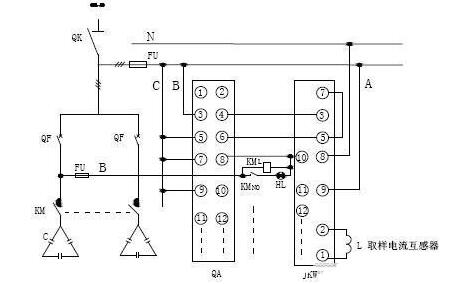

其原因是由于所取无 功补偿控制电源位置不当造成，虽然在正常情况下能够工作，一旦熔断保险以下的一次线路出现问题，而其指示 灯正常指示，就造成一种无法看见的隐蔽故障，使用户不能正确判别。
