变压器的作用是什么？变压器工作原理详解
|
变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 一、分类 按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。 按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。 按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。 按电源相数分类：单相变压器、三相变压器、多相变压器。 按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。 二、电源变压器的特性参数 1工作频率 变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。 2额定功率 在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。 3额定电压 指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。 4电压比 指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。 5空载电流 变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50Hz电源变压器而言，空载电流基本上等于磁化电流。 6空载损耗： 指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。 7效率 指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大，效率就愈高。 8绝缘电阻 表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。 三、音频变压器和高频变压器特性参数 1频率响应 指变压器次级输出电压随工作频率变化的特性。 2通频带 如果变压器在中间频率的输出电压为U0，当输出电压（输入电压保持不变）下降到0.707U0时的频率范围，称为变压器的通频带B。 3初、次级阻抗比 变压器初、次级接入适当的阻抗Ro和Ri,使变压器初、次级阻抗匹配，则Ro和Ri的比值称为初、次级阻抗比。在阻抗匹配的情况下，变压器工作在最佳状态，传输效率最高。 四、原理演示

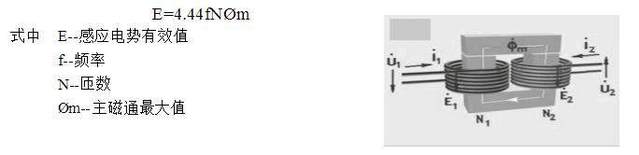

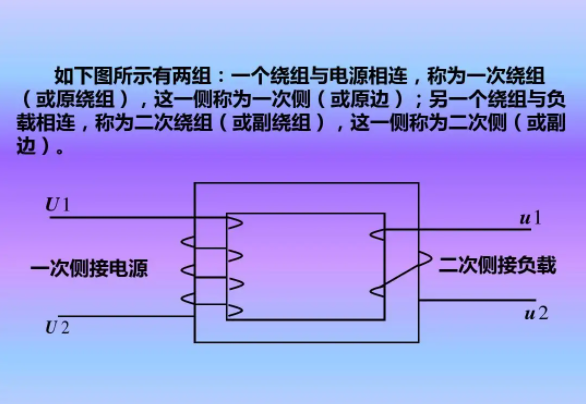

变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理（如上图）：当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm 式中：E--感应电势有效值 f--频率 N--匝数 Øm--主磁通最大值 由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。 当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。当二次侧加负载流过负载电流Í2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流Í0，一部分为用来平衡Í2，所以这部分电流随着Í2变化而变化。当电流乘以匝数时，就是磁势。 上述的平衡作用实质上是磁势平衡作用，变压器就是通过磁势平衡作用实现了一、二次侧的能量传递。 |
原理图" alt="单相变压器原理图"/>
