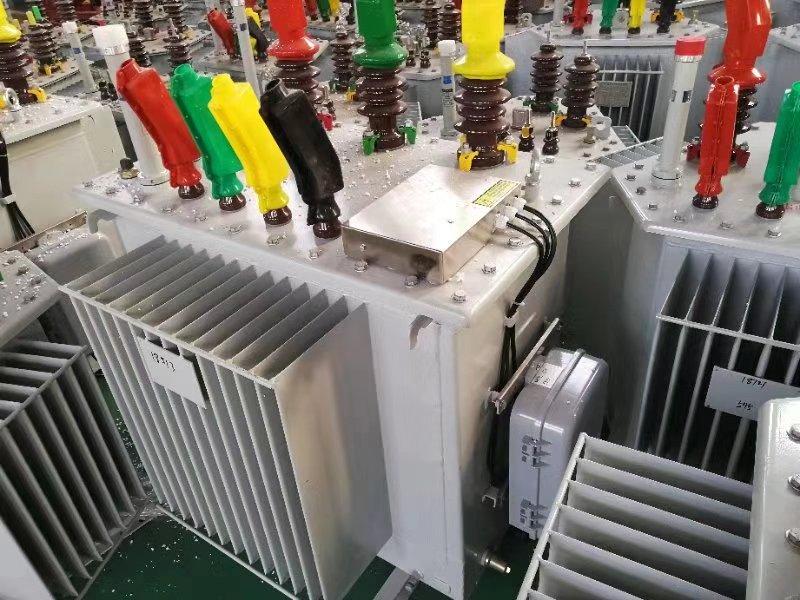

油浸式变压器的特点

油浸式变压器主体结构由器身、油箱、冷却装置、保护装置和出线装置组成。器身包括铁芯、绕组(绕圈)、绝缘、引线和分接开关;油箱包括油箱本体和油箱附件(放油阀、接地螺钉、小车、铭牌等);冷却装置包括散热器和冷却器;保护装置包括储油柜、油标、安全气道、吸湿器、测温元件和气体继电器;出线装置包括高、低压套管。

油浸式变压器的特点

1.油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构高压绕组采用多层圆筒式结构。使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

2、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

3、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。

4、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。

5、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入

而导致绝缘性能的下降。

6、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
