流量控制阀6大结构特征
|

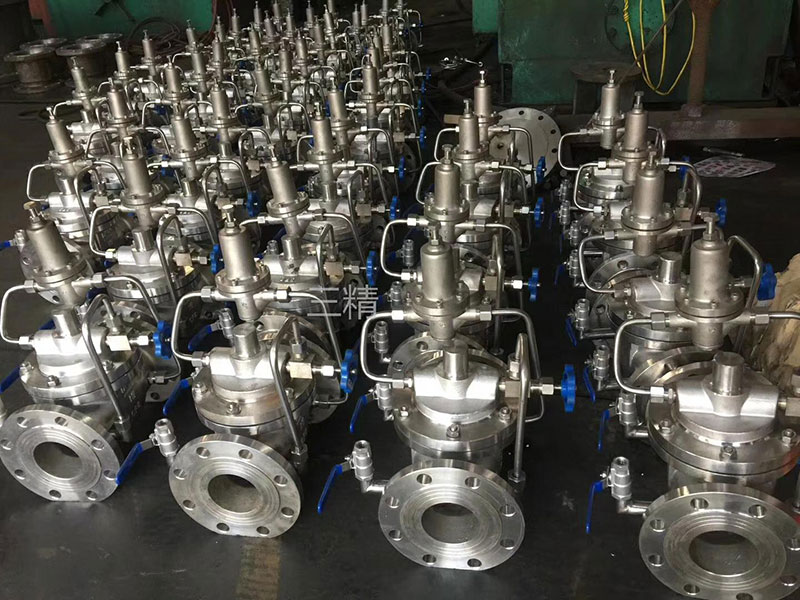

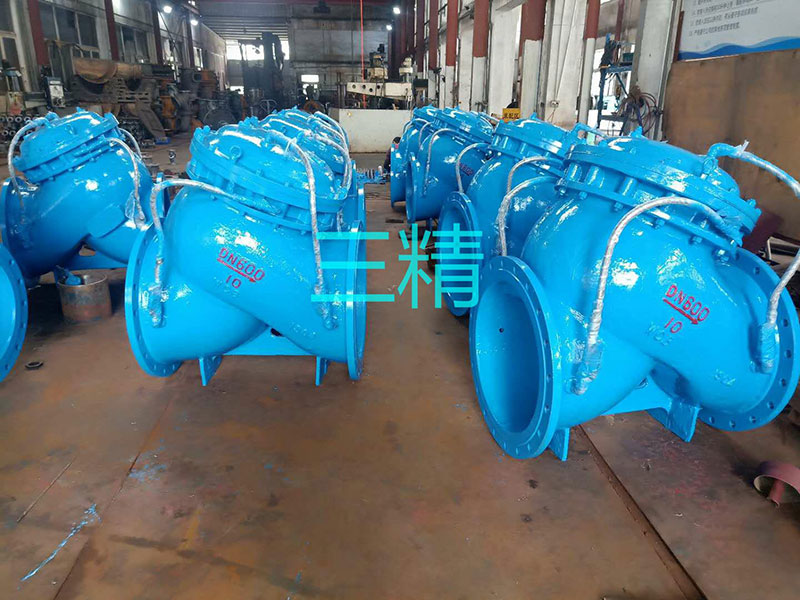

流量控制阀又称400X流量控制阀，是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
流量控制阀 流量控制阀6大结构特征1、流量控制阀又称400X流量控制阀,是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。 2、控制灵敏度高，安全可靠，调试简便，使用寿命长。 3、流量控制阀可在没有外接电源的情况下，自动实现系统的流量平衡。是通过保持孔板（固定孔径）前后压差一定而实现流量限定的，因此，也可称定流量阀。 4、定流量阀作用对象是流量，能够锁定流经阀门的水量，而不是针对阻力的平衡。他能够解决系统的动态失调问题：为了保持单台制冷机、锅炉、冷却塔、换热器这些设备的率运行，就需要控制这些设备流量固定于额定值；从系统末端来看，为了避免动态调节的相互影响，也需要在末端装置或分支处限制流量。 5、在设计中应注意的问题，流量控制阀的缺点是在于阀门有zui小工作差的要求，一般产品要求zui小工作压差20KPa，如果安装在zui不利回路上，势必要求循环水泵多增加2米水柱的工作扬程，所以应采取近端安装，远端不安的方法。用户离热源距离大于供热半径的80%时就不要安装这种流量控制阀。 6、一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，zui大限度地减小能量在节流过程中的损失。
流量控制阀 数显流量控制阀其结构是由自动阀芯，手动阀芯及显示器部分组成。显示部分则由流量阀机芯、传感器发讯器、电子计算器显示器部分组成。它的工作是极其复杂的。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器处理后，其流量值显示出来。手动阀芯是用来调节流量的，根据显示值来设定所需的流量值。自动阀芯是用来维持流量恒定的，即在管网压力变化时，自动阀芯就会在压力的作用下自动开大火关小阀口来维持设定流量数值不变。 |
