三相接触调压器接线图

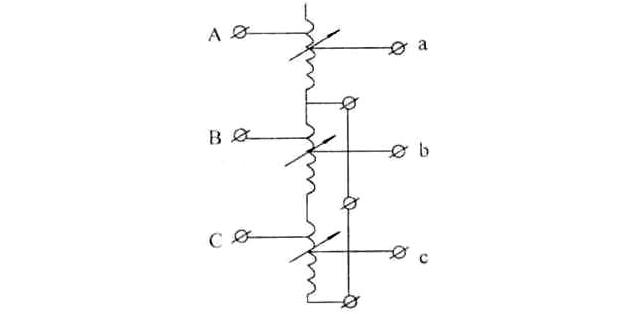

三相接触调压器是由三只单相接触调压器组合而成的。它的调压范围为0~430V，三相接触调压器的A、B、C接线柱为输入端，接380V；a、b、c接线柱为输出端，接负载。另外，N接线柱为三相星形连接的中性点，接零线。三相接触调压器的接线如图所示。

使用单相或三相接触调压器时应注意以下几点。

(1)新安装的接触调压器或长期不用的接触凋压器，在运行前必须用兆欧表测量线圈对地的绝缘电阻，其阻值不低于0. 5MΩ时方能通电使用，否则应进行烘干处理。烘干后，应检查各个紧固件是否松动，如松动，则应紧固，然后用兆欧表再测绝缘电阻，达到要求后方能使用。

(2)电源电压应符合接触调压器铭牌上的额定输入电压值。

(3)接触调压器必须接地良好，以确保人身安全。

(4)使用接触调压器时，先将指针放在零位上，然后将负载接在输出端，再把输入端接到与接触调压器输入电压相一致的电源端子上。调节输出电压时，要缓慢旋转手轮，以调至所需电压。从零位调到最大值的时间不应少于5s，否则易引起碳刷磨损并产生火花。

(5)使用接触调压器时，应注意输出电流不能超过额定值，超载时间较长易损坏接触调压器。

(6)接触调压器不能并联使用。

(7)应经常检查接触调压器的使用情况，如发现碳刷磨损严重，则应更换同样尺寸和规格的碳刷。

(8)接触线圈与碳刷接触表面要保持清洁，否则易产生火花，烧坏线圈表面。如发现线圈表面有黑色斑点，则可用细砂布轻轻擦拭，若不能擦除，则可用浓度较高的酒精擦拭，直到去掉黑色斑点为止，并应通风吹干酒精。

(9)搬运调压器时，切勿利用手轮搬动，以防损坏手轮。

(10)安装调压器时，要使周围保持一定的空间，以利于通风散热。

(11)调压器要保持清洁，防止潮气水分进入调压器内部；应定期在调压器停电后进行除尘。
