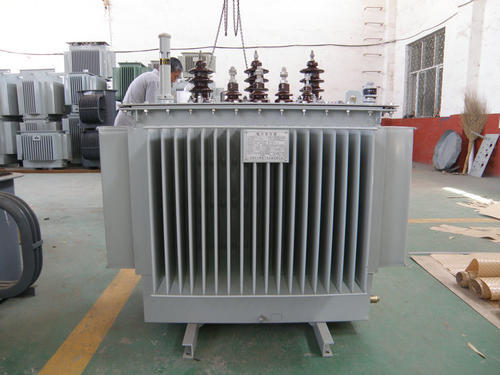

油浸式变压器尺寸及规格型号

" alt="油浸式变压器"/>

油浸式变压器由于防火的需要，一般安装在单独的变压器室内或室外，具有体积大、成本低、维修简单、散热好、过负荷能力强、适应环境广泛的特点。它适用于石化、电力、轻纺、冶金、机械、建材、煤炭、矿山、城建、民航、港口等行业和企业的电力系统，作为额定频率50HZ，额定容量30～1600KVA，高压侧额定电压10KV，低压侧额定电压0.4KV配电之用。下面我们来介绍一下油浸式变压器的尺寸、型式及注意事项。

一、油浸式变压器尺寸

容量(KVA)外型尺寸(mm)轨距(mm)

30980*660*1020400*400

501100*710*1100400*450

631130*685*1160400*450

801090*710*1100400*550

1001100*730*1230400*550

1251240*750*1250550*550

1601190*790*1150550*550

2001250*830*1200550*650

2501320*865*1280550*650

3151350*900*1380(台子长：1.0米，宽1.0米单个)550*750(550为两根槽钢之间横向距离，750为槽钢纵向长度)

4001450*970*1350

5001505*1005*1450(台子长：1.2米，宽1.2米单个)660*750

6301675*1095*1515(台子长：1.2米，宽1.2米单个)660*850

8001755*1145*1560(台子长：1.2米，宽1.2米单个)20*850(轨距为820,或是660)

10001865*1295*1650820*850

1250865*1295*1650820*850

二、油浸式型式

1、非封闭型油浸式变压器:主要有S8、S9、S10等系列产品，在工矿企业、农业和民用建筑中广泛使用。

2、封闭型油浸式变压器:主要有S9、S9-M、S10-M 等系列产品，多用于石油、化工行业中多油污、多化学物质的场所。

3、密封型油浸式变压器:主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列产品，可做工矿企业、农业、民用建筑等各种场所配电之用。

三、油浸式变压器使用条件

1.海拔不超过1000m户内或户外

2.最高环境气温 40℃最高日平均温度 30℃

3.最高年平均温度 20℃最低气温-25℃

4.可根据要求提供在特殊使用条件下运行

四、油浸式变压器的注意事项

1、油量在2500kg以上的油浸式变压设备与油量在600kg－2500kg的充油电气设备之间，其防火间距不应小于5m。

2、当相邻两台油浸式变压设备之间的防火间距不满足要求时，应设置防火隔墙或防火隔墙顶部加防火水幕。单相油浸式变压设备之间可只设置防火隔墙或防火水幕。

3、当厂房外墙与屋外油浸式变压设备外缘的距离小于规范表规定时，该外墙应采用防火墙。该墙与变压器外缘的距离不应小于0.8m。

4、厂房外墙距油浸式变压设备外缘5m以内时，在变压器总厚度加3m的水平线以下及两侧外缘各加3m的范围内，不应开设门窗和孔洞；在其范围以外的该防火墙上的门和固定式窗，其耐火极限不应低于0.9h。

5、油浸式变压设备及其它充油电气设备单台油量在1000Kg以上时，应设置贮油坑及公共集油池。

6、油浸式变压设备应按现行的有关规范规定，设置固定式水喷雾等灭火系统。油浸式厂用变压器应设置在单独的房间内，房间的门应为向外开启的乙级防火门，并直通屋外或走廊，不应开向其它房间。

五、执行标准

a、GB1094.1~2-1996，GB1094.3,.5-2003电力变压器;

b、GB/T6451-2008 三相油浸式电力变压器技术参数和要求。

关于油浸式变压器就简单介绍到这，希望对大家有所帮助。想了解更多相关知识，可以关注其它相关资讯。
