星三角降压启动电路图原理详解，3张图简单易懂！

星三角降压启动电路是继电器控制系统中比较经典的一个电路，初学电气的朋友可能觉得有点难度，下面我们就用图解的方式讲解一下电动机星三角降压启动电路图。

所需主要元器件:三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一个，主断路器一个，视电机功率选定三个接触器作用:一个为主电路接通电源，一个为Y型启动，一个为△启动。时间继电器作用:通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用:供应过载爱护。断路器作用:为电动机供应短路爱护。

星三角降压启动控制电路图

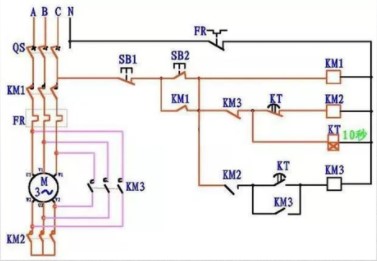

图1即为星三角降压启动电路图，QS为断路器，KM1主接触器，KM2星形连接接触器，KM3角形连接接触器， FR热继电器，KT时间继电器(通电延时型)，SB1停止按钮，SB2启动按钮。给图中带电部分标上颜色。

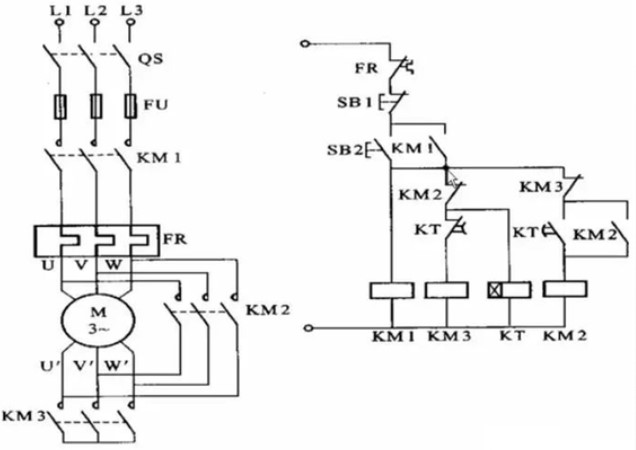

图2，合上断路器QS。

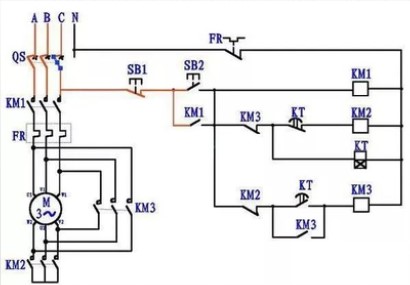

图3，按下启动按钮SB2，从图中红色线可以看出，主接触器KM1吸合，自保。然后，电流同过KM3常闭、KT常闭到星形接触器KM2线圈，KM2吸合，同时时间继电器KT线圈也得电吸合。KM1、KM2吸合将电机接成星形接法，启动。KT吸合开始延时，比如设定延时时间为10秒。

图4，延时10秒以后，KT常闭断开，常开闭合，KM2线圈失电释放，KM2常闭恢复闭合，图中可以看出，KM3线圈得电吸合，自保。KM3常闭断开，KT线圈断电。这时电机转换成角形连接运行。完成了星三角启动。
