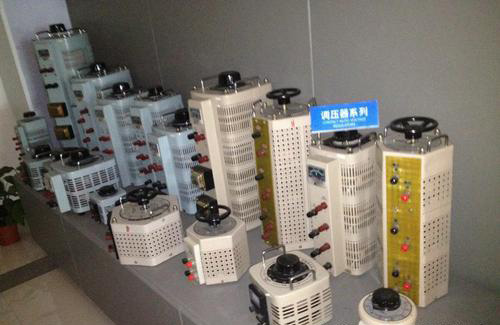

接触式调压器

接触式调压器碳刷借助于手轮主轴和刷架的作用。在环形铁芯上均匀地绕制线圈，碳刷在弹簧压力作用下与线圈的磨光表面紧密吻合，转动转轴带动刷架，使碳刷沿着线圈表面滑动，改变碳刷接触位置，即改变一次和二次线圈的匝数比，使输出电压在调节范围内获得平滑无极的调节，从而达到调压的目的。

接触式调压器主要结构：
A、单元结构单相0.5KVA~10KVA调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在底座上，接触组的碳刷在弹簧压力作用下与线圈的磨光表面紧密吻合，转动手轮带动碳刷在线圈磨光面上滑动进行调压，单元调压器一般为台式，外面有带防护通风外网。
B、单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的碳刷接触组装在同一主轴上。线圈输入端并连接输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
C、三相组装结构：三相调压器是由三个相同规格的单元轴组装而成绕组连接成星形。
D、碳刷结构：3KVA及以下单元调压器，采用1~2块铜石墨复合碳刷和散热良好的金属刷架，4KVA及以上的单元调压器，采用两块铜石墨复合碳刷，碳刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧，如需要拆装，调换主轴或需要从调压器底端伸出主轴时，松开螺钉，便可进行。
