什么是正炫波逆变器

什么是正弦波逆变器

首先你要知道我们一般的用电有两种，一种是直流电(DC)就像电池和你的手机充电器出来的，他的波形是一条直线;另一种叫交流电(AC)就是我们家用的220V的那个，所谓交流就是它的幅值是周期性的有正有负的变化的(形象点讲正弦波就像波浪一样，忽高忽低的)，一般交流电的波形是按照正弦函数变化的，我们称按正弦函数变化的波形就叫做正弦波;AC和DC是可以互相转换的，AC到DC叫整流，DC到AC叫逆变，AC到AC有变频或者升降压，DC到DC叫斩波，逆变器额作用就是将直流电(直线)变换为交流的(正弦波)

正弦波逆变器电路详解

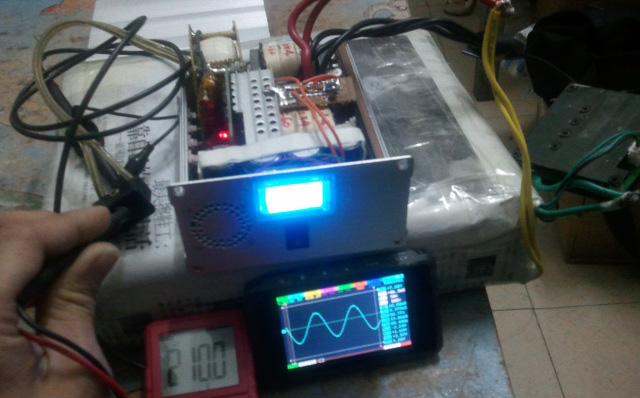

这个机器，输入电压是直流是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器具体电路图请参考:1000W正弦波变器(直流12V转交流220V)电路图也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板;DC-DC 升压电路的驱动和SPWM的驱动板直插在功率主板上。

正弦波逆变器和一般逆变器有什么不同

逆变器(inverter)是把直流电能(电池、蓄电瓶)转变成交流电(一般为220v或380V50HZ正弦或方波)。应急电源，一般是把直流电瓶逆变成220v交流的。

非正弦波逆变器输出的则是质量较差的方波交流电，其正向最大值到负向最大值几乎在同时产生，这样，对负载和逆变器本身造成剧烈的不稳定影响。同时，其负载能力差，仅为额定负载的40-60%，不能带感性负载(详细解释见下条)。如所带的负载过大，方波电流中包含的三次谐波成分将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。

针对上述缺点，近年来出现了准正弦波(或称改良正弦波、修正正弦波、模拟正弦波等等)逆变器，其输出波形从正向最大值到负向最大值之间有一个时间间隔，使用效果有所改善，但准正弦波的波形仍然是由折线组成，属于方波范畴，连续性不好。

总括来说，正弦波逆变器提供高质量的交流电，能够带动任何种类的负载，但技术要求和成本均高。准正弦波逆变器可以满足我们大部分的用电需求，效率高，噪音小，售价适中，因而成为市场中的主流产品。方波逆变器的制作采用简易的多谐振荡器，其技术属于50年代的水平，将逐渐退出市场。
