变频器接线方法和注意事项
|
变频器怎么接线?这是很多人会碰到的一个大问题，下面我们来用图解教大家快速掌握简单的变频器接线方法。 变频器接线方法 一、主电路的接线 1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。

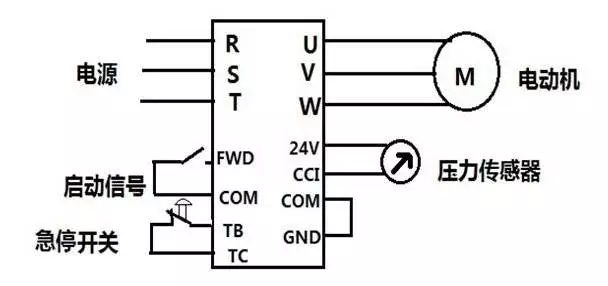

变频器接线图示例 2、在端子 ，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。 3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件滤波器，使干扰降到最小。 4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。 5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。 6、为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。 7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。 二、控制电路的接线 变频器的控制电路大体可分为模拟和数字两种。 1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。 2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。 3、控制回路的接线一般选用0.3～0.75平方米的电缆。 三、地线的接线 1、由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。 2、变频器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。 3、接地电缆尽量用粗的线径，必须等于或大于规定标准，接地点尽量靠近变频器，接地线越短越好。 四、变频器接线注意 1、变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。 2、变频器或控制柜内的控制线距离动力电缆至少100mm等等。 3、在购买变频器的时候都会有变频器说明书。如果没有的话，您可以上您所购买的品牌的网站上去下载。变频器说明书上面的内容相当详细，包括产品介绍、工作原理、安装调试等等。 变频器接线小小建议： 1.变频器的主回路接线必须仔细核对好标识再接 2.确认变频器的PB在左边，右边还是中间，变频器不同所在位置有可能不同。 其实防止变频器炸机最好的办法，还是小心谨慎，千万别掉以轻心，最好由专业工控人来操作。工作不得马虎，否则损坏机器还算小事，就怕影响安全和生产了。 |
