变压器结构图解和原理

变压器基础原理

TransformerFundamentals

变压器是利用电磁学的电磁感应原理，从一个电路向另一个电路传递电能的一种电器设备，它可将一种电压的交流电能变换为同频率的另一种电压的交流电能。

图1是单相变压器的原理模型，由铁心与套在铁心上的两个绕组组成，铁心由导磁性能好、磁滞损耗小的材料制成。与电源相连的线圈为一次绕组，与负载相连的线圈为二次绕组。 U1为输入一次绕组的电压，N1为一次绕组的匝数， U2为二次绕组输出的电压，N2为二次绕组的匝数。

当这是一个理想变压器时，在一次绕组输入按正弦规律变化的交流电，根据变压器的基本原理有：

U1/U2=N1/N2 =k k=电压比（匝数比） 即输出电压U2=U1*N2/N1

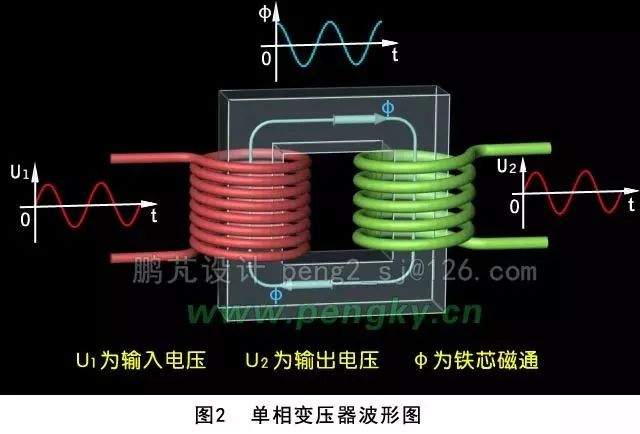

其输入电压，输出电压、铁芯磁通的波形图见图2，图中t表示波形移动方向。

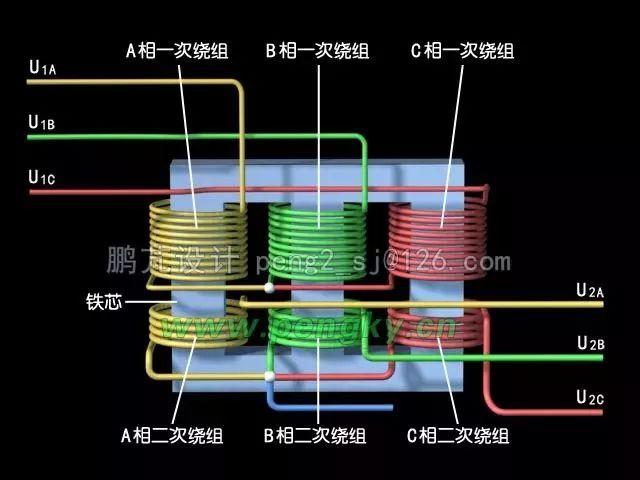

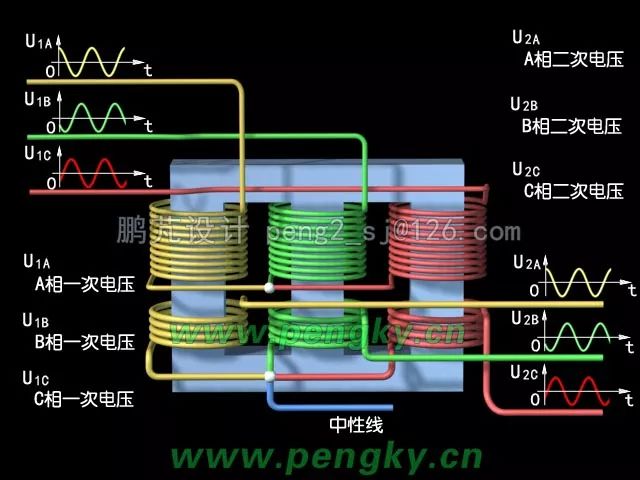

我们平常使用的都三相交流电，图3是三相变压器的原理模型，它由A相绕组、B相绕组、C相绕组与铁芯组成。
