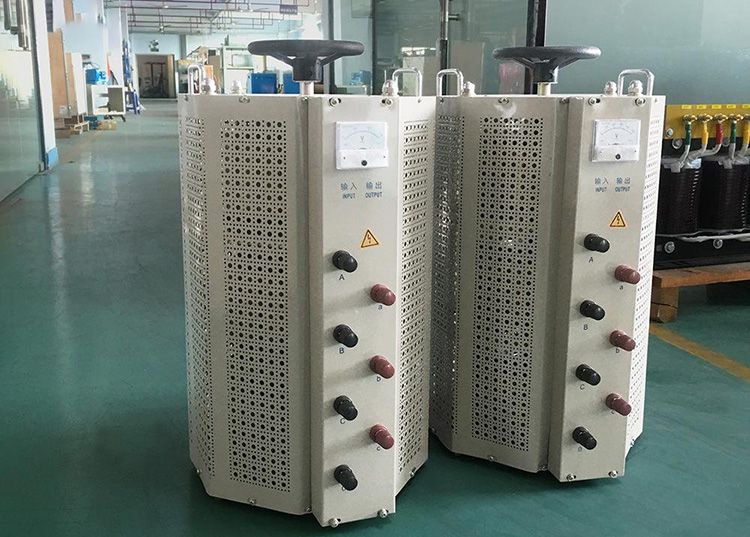

三相接触式调压器（0500v可调）

三相接触式调压器就是匝数比连续可调的三相自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑 地从零调节到高位。

产品性能

工作频率 50Hz/60Hz

效率 90%

波形失真 无附加失真

温升 <60℃

抗电强度 2000V/min

绝缘电阻： 三相>2MΩ

主要结构
1，单元结构：1.5KVA、10KVA调压器为调节器为调压单元结构，一个上端面具有宽度的磨光表面的线圈固定在工程的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面紧密接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压，单元调压器一般为台式，外面有防护通风罩
2，单相组装结构：单相大容量调压器系由几个相同规格的单元组装而成，各单元的电刷接触组装在同一个主轴上，线圈输入端并联连接，输出端连接平衡电抗器，以平衡单元间电流分布并抑制环流。
3，三相组装结构：三相调压器由三相同规格的单元同轴组装而成。

4，电刷结构：3KVA及以下单元调压器，采用1～2块石墨电刷和散热良好的金属架 4KVA及以上的单元调压器，采用两块铜石墨复合电刷，电刷接触组的压板固定在线圈上端以限制其轴向位置，同时通过螺钉与主轴锁紧,当需要拆修，调换主要轴或需要从调压器底端伸出主轴时，只要松开螺钉，即可方便地进行。

适应范围

TSGC2 系列三相接触式调压器具有波形不失真、体积小、重量轻、效率高、使用方便、性能可靠、能长期运行等特点，达到调压、控温、调光、功率控制等目的，广泛应用于化工，冶金仪表，机电制造，轻工业，科学实验，公用设施，家用电器，控温调速，调光，及功率控制等目的，是一种理想的交流调压电源。

1 环境温度：高气温 40℃，低气温-5
