过滤器的结构特点 Y型过滤器安装维修说明

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。

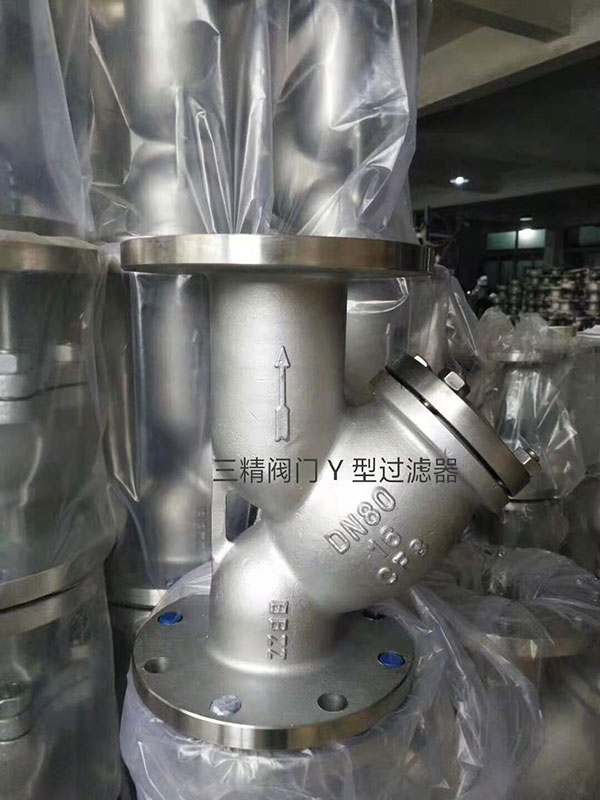

Y型过滤器

Y型过滤器结构特点：

1、结构简单，可靠性强;

2、装方便，易清洗、维护;

3、滤网规格多，满足不同场合过滤要求;

4、价格低廉，使用寿命长。

Y型过滤器型号说明：

Y型过滤器按进出水口公称通径分，常规产品有DN50mm～DN600mm等共14种规格;公称压力为1.6MPa;按结构形式分为Y型和T型两种。

Y型过滤器安装及使用：

1.安装时应注意使壳体上的箭头方向(水平或向下)与介质的流动方向一致，并使法兰盖始终向下，以便于开盖时排污;

2.建议设置旁通，以便在过滤器进行清洗或故障时不影响系统的正常运行;

3.过滤器与执行机构或仪表之间应有一定距离，一般为公称通径的6～10倍以上;

4.过滤器与水处理设备配套使用时，应安装在水处理设备进水口之前;

5.过滤部件须定期清洗，清洗周期及清洗剂由用户根据使用条件自行决定。

Y型过滤器清洗维护说明：

1、安装在进水管道上各类配套阀的前端。

2、根据截留物情况不定期清洗过滤器，清洗时先关闭过滤器前的阀门。

3、卸下阀盖清洗附着在上面的杂物。

4、取出过滤筒，去除杂物，清洗滤网。

5、洗净阀体。

6、将过滤器组装好继续使用。
