一例蜂鸣器的万能驱动电路

蜂鸣器是一种电子发声元件，采用一体化结构，主要应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中，蜂鸣器作为发声部件来使用，下面具体来看下。

蜂鸣器分正负极，如图：

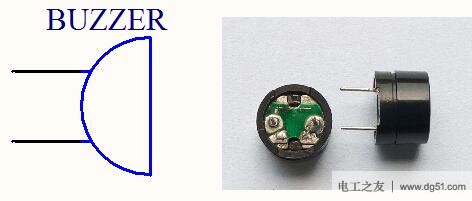

图1：蜂鸣器电路符号及实物图

1.蜂鸣器分类

蜂鸣器分为有源蜂鸣器和无源蜂鸣器两种，这里的“源”不是指电源，而是指震荡源。即有源蜂鸣器内部带震荡源，只要一通电就会叫。而无源内部不带震荡源，如果用直流信号无法令其鸣叫，必须用2K~5K的方波去驱动。有源蜂鸣器比无源的贵，其原因在于多了一个震荡电路。

有源蜂鸣器的优点：驱动信号简单，给个高电平即可发声。

无源蜂鸣器的优点：一是便宜，二是声音频率可控，能做出“ do、re、mi、fa、sol、la、si”的效果。

2.蜂鸣器参数
