有源蜂鸣器和无源蜂鸣器的区别详解

在电路设计中需要用到一个无源蜂鸣器，由一个单片机的I/O口来控制该蜂鸣器，这个电路怎么设计，蜂鸣顺路有有源和无源之分，应该怎么区分和选择，下面与电工之友小编一起来看下。

有源和无源这里的“源”不是指电源，而是指震荡源。有源蜂鸣器内部带震荡源，只要一通电就会响。无源内部不带震荡源，如果用直流信号通电是不响的。必须用2K~5K的方波去驱动。有源蜂鸣器比无源的贵，就是因为多了一个震荡电路，可以通过驱动原理来加以区分。

外观上的区别：

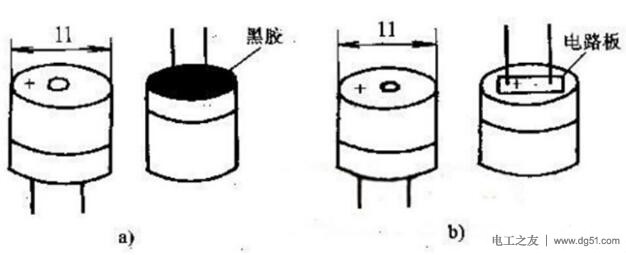

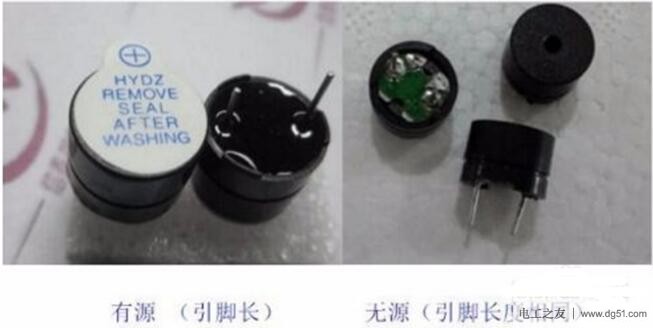

从图a、b外观上看，两种蜂鸣器比较相似，但仔细观察，二者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。把两种蜂鸣器的引脚朝上放置时，有绿色电路板的是无源蜂鸣器，没有电路板而用黑胶封闭的是有源蜂鸣器。
