NPN型三极管和PNP型三极管构成的蜂鸣器驱动电路图

由如下四幅图可知，图1和图3采用了NPN型三极管驱动，而图2和图4采用了PNP型三极管驱动。如果采用图1和图3的方法进行驱动，蜂鸣器工作电压只要不超过管子的极限参数，就可以随时使用。

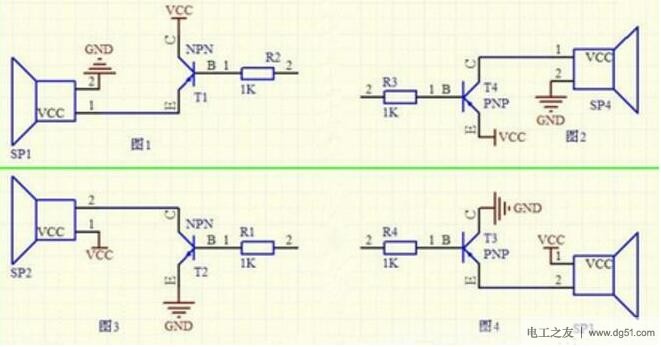

蜂鸣器驱动电路图如下所示：

如图1，采用这种方法驱动蜂鸣器，再用编程控制器的I/O口进行控制，蜂鸣器都能响；但相对于图3电路图来，采用图1方式接，蜂鸣器没有图3响。

如图3，采用这种方法驱动蜂鸣器，只能使用P/O口（P/0由于内部没有上拉电阻，所以需在电路板上外接1K 的上拉电阻，而其他I/O口内部都有上拉电阻）控制，蜂鸣器才会响，且声音要比图1大；如果采用其他I/O口，虽然蜂鸣器两侧电压能达到4V左右，但电流只有1～2mA，无法驱动蜂鸣器发声。

主要原因：当采用其他I/O（内部有上拉电阻）控制时，通过测该口的电平会发现是低电平，由电路可以分析出，蜂鸣器驱动应该以高电平驱动，很大可能是B极拉低了电平值，导致电路根本无法正常工作。不过，也有可能是跟单片机内部、外部的上拉电阻有关。

图2和图4，这两种方式驱动蜂鸣器都是可以的，任何I/O口都能通过低电平驱动。但相对图2来说，采用图4的驱动方式，流过蜂鸣器的电流比图2的大。
