接触电压与跨步电压之间的关系

接触电压与跨步电压有联系也有区别，接触电压是指设备的绝缘损坏时，在身体同时触及的两部分之间出现的电位差，跨步电压是指在故障点附近行走，两脚之间(一般为0.8m)出现的电位差，那么接触电压与跨步电压的关系究竟是怎么样的，一起来了解下。

一、接触电压

接触电压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差，用Ur表示。如人站在发生接地故障的设备旁边，手触及设备的金属外壳，则人手与脚之间的电位差，即为接触电压。

电气设备发生接地故障时，人站在地面上接触到接地回路的某一点（例如电气设备的金属外壳），人体所承受的电压称为接触电压Utou。

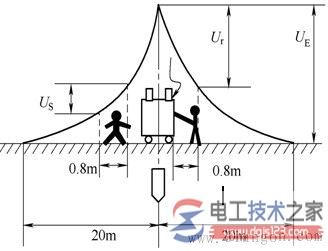

接触电压与跨步电压的关系，可以这样理解：在散流范围内地面上相距0.8m的两点之间的电位差称为跨步电压Ustep。UE越大，则跨步电压和接触电压也越大；离接地装置越远，跨步电压越小；

当接地装置远离设备时，人站在散流范围之外的地面上接触到与接地网相连的电气设备金属外壳时，接触电压最大。

二、跨步电压

跨步电压是指在故障点附近行走，两脚之间(一般为0.8m)出现的电位差，用Us表示。在带电的断线落地点附近及防雷装置泄放雷电流的接地体附近行走时，同样也有跨步电压。

跨步电压的大小与距接地点的远近有关，距离短路接地点愈远，跨步电压愈小，距离20米以外时，则跨步电压近似等于零。

接触电压的大小则反之，当距离接地短路点愈远时，接触电压愈大，愈近时，接触电压愈小。

因此，在敷设变配电所的接地装置时，应尽量使接地网做到电位分布均匀，以降低接触电压和跨步电压。
