稳压二极管的基本原理，稳压二极管的稳压电路图

有关稳压二极管的小知识，介绍了稳压二极管的工作原理，二极管的反向特性，一起来学习下稳压二极管原理及特性、稳压二极管稳压电路图等内容，有需要的朋友参考下。

在理解稳压二极管的工作原理时，只需要了解二极管的反向特性即可。所有的晶体二极管，其基本特性是单向导通，即正向加压导通，反向加压不通。这里有个条件就是反向加压不超过管子的反向耐压值。

超过耐压值后是什么结果？

答案1：管子烧毁。

试验发现，只要限制反向电流值(例如，在管子与电源之间串联一个电阻)，管子虽然被击穿却不会烧毁。

而且，管子反向击穿后，电流从大往小变，电压只有很微小的下降，一直降到某个电流值后电压才随电流的下降急剧下降。正是利用了这个特性人们才造出了稳压二极管。使用稳压二极管的关键是设计好它的电流值。

稳压二极管的特点就是击穿后，其两端的电压基本保持不变。 这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

一、稳压二极管原理及特性

一般三极管都是正向导通，反向截止;加在二极管上的反向电压、如果超过二极管的承受能力，二极管就要击穿损毁。但是有一种二极管，它的正向特性与普通二极管相同，而反向特性却比较特殊：

当反向电压加到一定程度时，虽然管子呈现击穿状态，通过较大电流，却不损毁，并且这种现象的重复性很好;反过来着，只要管子处在击穿状态，尽管流过管子的电在变化很大，而管子两端的电压却变化极小起到稳压作用。这种特殊的二极管叫稳压管。

稳压管的型号有2CW、2DW 等系列，它的电路符号如图5-17。

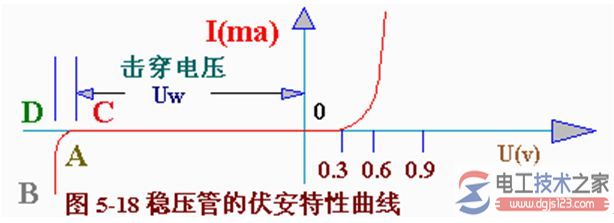

稳压管的稳压特性，可用图5一18所示伏安特性曲线很清楚地表示出来。
