稳压二极管的正负极的识别方法

怎么识别稳压管的正极与负极，具体方法参考如下：

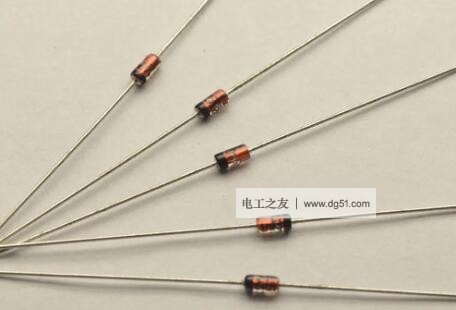

1、看二极管的外形

金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。

2、万用表判断极性

对标志不清楚的稳压二极管，可用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。

比较测量结果：

在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极，以上所用的是指针式万用表。

数字万用表因测量电阻档所用电池与红黑表笔连接极性问题，测量二极管正负极结果与使用指针万用表结果相反，即测量结果较小那一次，黑笔接的是稳压二极管的负极，红表笔接的是稳压二极管的正极。

扩展资料：稳压二极管

稳压二极管都是工作在反向击中穿状态下，一般情况下稳压二极管的正负极是反向的，并且稳压二极管通过限流电阻在负极加高电压，在正极接低电压或地，因此输出就是正电压。

在电感线圈上并联接入一只合适的稳压二极管（也可接入一只普通二极管原理一样），当线圈在导通状态切断时，由于其电磁能释放所产生的高压就被二极管所吸收。

所以，当开关断开时，开关的电弧也就被消除了。这个应用电路在工业上使用得较多，如一些较大功率的电磁吸控制电路就会用到。
