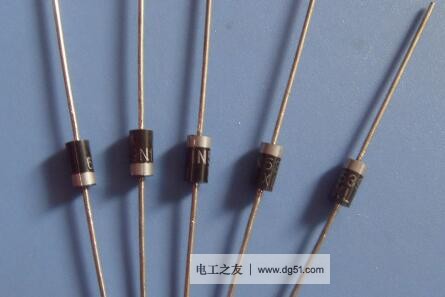

稳压二极管的六大技术参数
|
有关稳压二极管的知识，任何一种稳压二极管都有相应的技术参数，这些技术参数包括Uz：稳定电压，Iz：反向漏电电流，Pz：额定功耗，α：温度系数和IR：反向漏电流等，下面与电工之友小编来看下。 稳压二极管的技术参数1.Uz：稳定电压 指稳压管通过额定电流时两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。因制造工艺的差别，同一型号稳压管的稳压值也不完全一致。例如2CW51型稳压管的Vzmin为3.0V, Vzmax则为3.6V。 2.Iz：反向漏电电流 指稳压管产生稳定电压时通过该管的电流值。低于此值时，稳压管虽然也能稳压，但稳压效果会变差；高于此值时，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但会多消耗电能。
3.Rz：动态电阻 指稳压管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，一般是工作电流越大，动态电阻越小。例如，2CW7C稳压管的工作电流为5mA时，Rz为18Ω；工作电流为10mA时，Rz为8Ω；工作电流为20mA时，Rz为2Ω；工作电流>20mA时，则基本维持此数值。 4.Pz：额定功耗 由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积。例如2CW51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mW。 5.α：温度系数 如果稳压管的温度变化，其稳定电压会发生微小变化，温度变化1℃所引起管子两端电压的相对变化量即是温度系数（单位：%/℃）。一般稳压值低于6V属于齐纳击穿，温度系数是负的；高于6V的属雪崩击穿，温度系数是正的。温度升高时，耗尽层减小，耗尽层中，原子的价电子上升到较高的能量，较小的电场强度就可以把价电子从原子中激发出来产生齐纳击穿，因此它的温度系数是负的。雪崩击穿发生在耗尽层较宽电场强度较低时，温度增加使晶格原子振动幅度加大，阻碍了载流子的运动。 这种情况下，只有增加反向电压，才能发生雪崩击穿，因此雪崩击穿的电压温度系数是正的。这就是为什么稳压值为15V的稳压管其稳压值随温度逐渐增大的，而稳压值为5V的稳压管其稳压值随温度逐渐减小的原因。例如2CW58稳压管的温度系数是 0.07%/°C，即温度每升高1°C，其稳压值将升高0.07%。 对电源要求比较高的场合，可用两个温度系数相反的稳压管串联起来作为补偿。由于相互补偿，温度系数大大减小，可使温度系数达到0.0005%/℃。 6.IR：反向漏电流 指稳压二极管在规定的反向电压下产生的漏电流，例如2CW58稳压管的VR=1V时，IR=O.1uA；在VR=6V时，IR=10uA。 |
