1、电缆故障的种类与判断

无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。电缆故障主要有接地、短路和断线三大类，故障类型分为如下几种：

①三芯电缆一芯或两芯接地。

②二相芯线间短路。

③三相芯线完全短路。

④一相芯线断线或多相断线。

对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接地故障，用兆欧表摇测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。

故障类型确定后，查找故障点并不是一件容易的事情，下面根据笔者的经验，介绍几种查找故障点的方法，供参考。

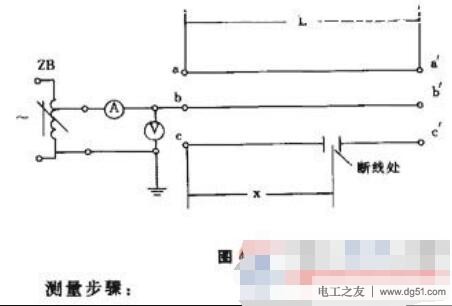

2、电缆故障点的查找方法

1）测声法：

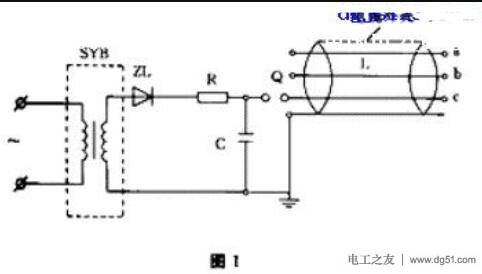

所谓测声法就是根据故障电缆放电的声音进行查找，该方法对于高压电缆芯线对绝缘层闪络放电较为有效。此方法所用设备为直流耐压试验机。电路接线如图1所示，其中SYB为高压试验变压器，C为高压电容器，ZL为高压整流硅堆，R为限流电阻，Q为放电球间隙，L为电缆芯线。

当电容器C充电到一定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生“滋、滋”的火花放电声，对于明敷设电缆凭听觉可直接查找，若为地埋电缆，则首先要确定并标明电缆走向，再在杂噪声音最小的时候，借助耳聋助听器或医用听诊器等音频放大设备进行查找。查找时，将拾音器贴近地面，沿电缆走向慢慢移动，当听到“滋、滋 ”放电声最大时，该处即为故障点。使用该方法一定要注意安全，在试验设备端和电缆末端应设专人监视。

2）电桥法：

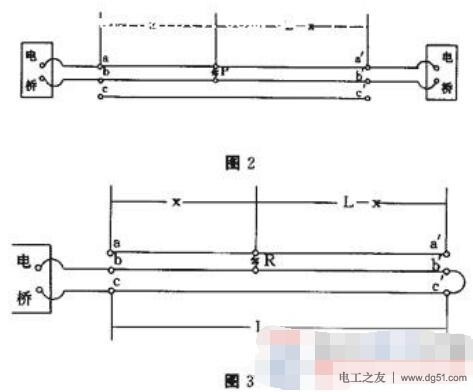

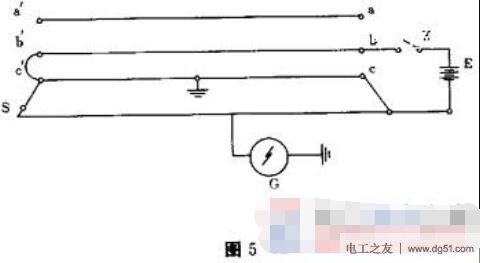

电桥法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方法使电阻降至1Ω以下，再按此方法测量。
