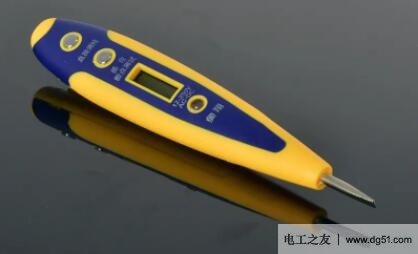

数显测电笔的功能说明，数显测电笔的用法及注意事项

有关测电笔的知识，介绍了数显测电笔的主要功能，数显测电笔的按钮说明，（A键）DIRECT是直接测量按键，（B键）INDUCTANCE是感应测量按键，并介绍了数显测电笔的测量方法，供大家参考。

数显测电笔功能及用法

1、按钮功能

（A键）DIRECT，直接测量按键（离液晶屏较远），用批头直接去接触线路时，请按此按钮；

（B键）INDUCTANCE，感应测量按键（离液晶屏较近），用批头感应接触线路时，请按此按钮。

注：不管电笔上怎么印字，请认明离液晶屏较远的为直接测量健，离液晶较近的为感应键。

2、适用范围

本测电笔适用于直接检测12-250v的交直流电和间接检测交流电的零线、相线和断点，且可测量不带电导体的通断。

3、检测方法

1.数显测电笔的直接检测：a.最后数字为所测电压值；b.未到高断显示值70%时，显示低断值；c.测量直流电时，应手碰另一极。

2.数显测电笔的间接检测：按住B键，将批头靠近电源线，如果电源线带电的话，数显电笔的显示器上将显示高压符号。

3.数显测电笔的断点检测：按住B键，沿电线纵向移动时，显示窗内无显示处即为断点处。来自：电工之友。

4.电压检测：1）检测范围为12-250V的交/直流电压。2）轻触直接测量(DIRECT)按键，测电笔金属前端接触被检测物，本测电笔分12V、36V、55V、110V和220V五段电压值，液晶显示屏最后的数值为所测电压值（未至高端显示值的70%时，显示低端值）。3）测非对地的直流电时，手应接触另一电极（如正极或负极）。

数显测量电笔的读数要求：

数显测电笔笔体带LCD显示屏，可直观读取测试电压数字。测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻比较小，一般只有几百到几千欧姆，而测电笔内部的电阻通常有几兆欧左右，通过测电笔的电流（通过人体的电流）很小，通常不到1毫安。如此小的电流通过人体时，对人没有伤害，而这种小电流通过测电笔的氖泡时，氖泡会发光。

注意事项：按键不需用力按压，测试时不能同时接触两个测试键，以免影响灵敏度及测试结果。
