电动机抱闸线圈整流器入门知识

有关整流器的小知识，整流器的作用是把交流电转换成直流电，整流器多用带抱闸的电动机上，以实现电动机的快速制动，这种电动机抱闸线圈-整流器的内部结构是什么样的，下面来了解下。

电动机抱闸线圈-整流器

整流器是把交流电转换成直流电的一种装置，这种整流器多用带抱闸的电动机上，用于电动机快速制动，以达到精确定位和启停。

整流器是给抱闸线圈提供电源的，输入AC220/380V，输出DC99/170V。对于带变频器的电机，整流器的输入电源一般要另接工频电源，如果电机是工频直接运行，整流器的电源可以根据电机接线方式从接线柱上直接取。

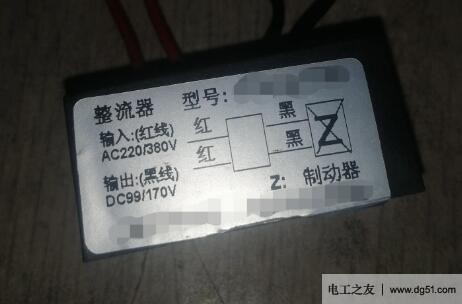

根据该整流器铭牌，如果整流器输入接交流220伏电输出，就是直流99伏，如果整流器输入接交流380伏电，则输出就是直流170伏。

整流器的输入是红色线，输出是黑色线，一般接线圈没有正负之分。不同品牌，不同型号的整流器其参数、接线方式，可能有所不同，这一点在选购要注意下。

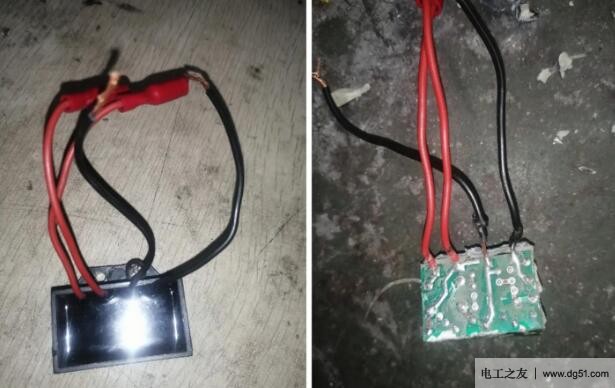

以上是最近更换下来的，输出只有19V电压，无法带动线圈。平时接触的直流5V、12V、24V、36V电压比较多，只有整流器上的直流99~170V电压不常用，可以看下这个整流器是什么构造，是不是交流输入通过小变压器降压再整流输出直流电压。然后，一步步来拆解这个整流器，整流器外面有一层塑料外壳，很硬，其中的电子元件全部用胶浇筑在里面，从外面根本看不到任何东西。

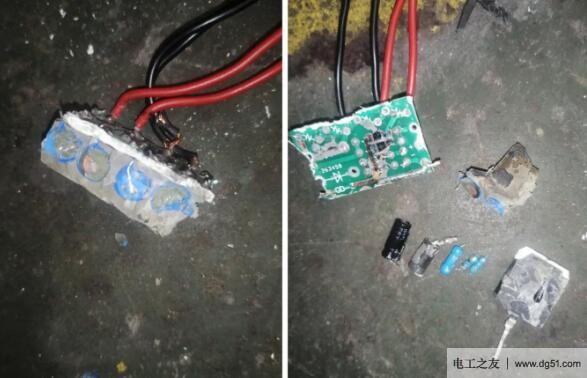

使用了各种工具，花费了好长的时间，也没有完好的将其拆卸，只能看出个大概。内部有一块电路板，截面看到一排像电容的样子，还有电阻、电容、二极管、一个像是晶闸管的东西。并没有小变压器，这个整流器应是通过阻容降压的，至于这个像晶闸管的东西，不知道其作用是什么。

那么，问题来了，整流器的输出电压变小是什么电子元件损坏的？
