剥线钳和电工刀剖削导线绝缘层的方法详解
|
有关电工刀与剥线钳的用法，剥线钳是导线绝缘层的剖削时的专用电工工具，以下介绍了剖削导线绝缘层的二个工具，即电工刀与剥线钳的使用方法，有需要的朋友参考下。 剥线钳的用法一、导线绝缘层的剖削工具 1、电工刀 电工刀用于剖削导线的绝缘外层，切割木台缺口和削制木桦等，外形如图1。在使用电工刀进行剖削作业时，将刀口朝外，剖削导线绝缘时，使刀面与导线成较小的锐角，以防损伤导线；电工刀使用时应注意避免伤手；使用完毕后，立即将刀身折进刀柄；电工刀刀柄是无绝缘保护的，绝不能在带电导线或电气设备上使用，以免触电。 2、剥线钳 剥线钳是用于剥除较小直径导线、电缆的绝缘层的专用工具，手柄是绝缘的，绝缘性能为500V ，外形如图2。

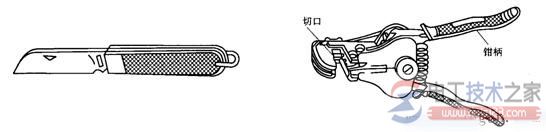

图1电工刀 图2 剥线钳 剥线钳的使用方法十分简便，确定要剥削的绝缘长度后，即可把导线放人相应的切口中（直径0.5-3mm )，用手将钳柄握紧，导线的绝缘层即被拉断后自动弹出。 二、导线绝缘层的剖削 1）对于截面积不大于4mm2的塑料硬线绝缘层的剖削，人们一般用钢丝钳进行，剖削的方法和步骤如下： ① 根据所需线头长度用钢丝钳刀口切割绝缘层，注意用力适度，不可损伤芯线。 ② 接着用左手抓牢电线，右手握住钢丝钳头钳头用力向外拉动，即可剖下塑料绝缘层，如图3所示。 ③ 剖削完成后，应检查线芯是否完整无损，如损伤较大，应重新剖削。塑料软线绝缘层的剖削，只能用剥线钳或钢丝钳进行，不可用电工刀剖，其操作方法与此同。 2）对于芯线截面大于4mm2 耐的塑料硬线，可用电工刀来剖削绝缘层。 操作方法和步骤如下： ①根据所需线头长度用电工刀以约45。角倾斜切人塑料绝缘层，注意用力适度，避免损伤芯线。 ②然后使刀面与芯线保持25，角左右，用力向线端推削，在此过程中应避免电工刀切人芯线，只削去上面一层塑料绝缘。 ③最后，将塑料绝缘层向后翻起，用电工刀齐根切去。操作过程如图4。
图3 钢丝钳剖削塑料硬线绝缘层

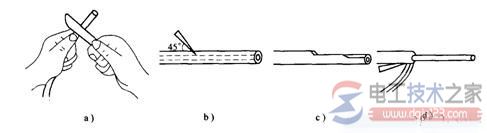

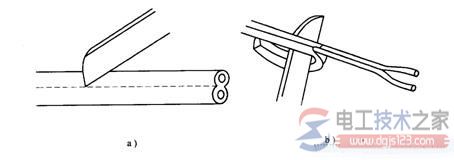

图4 电工刀剖削塑料硬线绝缘层 a)切人手法 b)电工刀以45。倾斜切入 c)电工刀以25。 倾推削 d)翻下塑料绝缘层 3)塑料护套线绝缘层的剖削必须用电工刀来完成，剖削方法和步骤如下： ①先按所需长度用电工刀刀尖沿芯线中间逢隙划开护套层；如图5a。 ②然后向后翻起护套层，用电工刀齐根切去，如图5b 。 ③在距离护套层5-10mm处，用电工刀以45。角倾斜切入绝缘层，其他剖削方法与塑料硬线绝缘层的剖削方法相同。 4)橡皮线绝缘层的剖削方法和步骤如下： ①先把橡皮线编织保护层用电工刀划开，其方法与剖削护套线的护套层方法类同。 ②然后，用剖削塑料线绝缘层相同的方法剖去橡皮层。

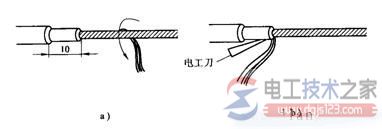

图5：塑料护套线绝缘层的剖削 a)划开护套层 b)翻起切去护套层 ③最后剥离棉纱层至根部，并用电工刀切去。操作过程，如图6所示。

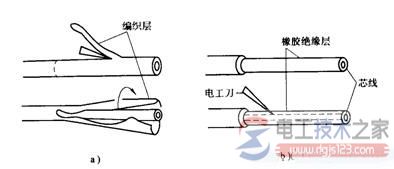

图6 橡皮线绝缘层的剖削 a)划开编织层b )剖削橡皮绝缘层 5)花线绝缘层的剖削方法和步骤如下： ①先根据所需剖削长度，用电工刀在导线外表织物保护层割切一圈，并将其剥离。 ②距织物保护层10mm 处，用钢丝钳刀口切割橡皮绝缘层。注意不能损伤芯线，拉下橡皮绝缘层，方法与图3类同。 ③最后，将露出的棉纱层松散开，用电工刀割断，如图7所示。
图7花线绝缘层的剖削 a)将棉纱层散开b )割断棉纱层 6)铅包线绝缘层的剖削方法和步骤如下： ①先用电工刀围绕铅包层切割一圈，如图8a。 ②接着用双手来回扳动切口处，使铅层沿切口处折断，把铅包层拉出来，如图8b。 ③铅包线内部绝缘层的剖削方法与塑料硬线绝缘层的剖削方法相同。

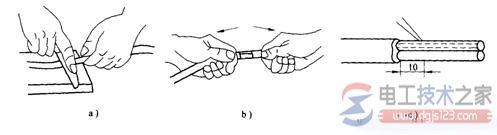

图8 铅包线绝缘层的剖削 a)按所需长度剖削 b)折断并拉出铅包层 c)剖削内部绝缘层。 |
