三相两元件有功功率变送器的工作原理框图

有关三相两元件有功功率变送器的原理框图，主要包括输入电路的作用、乘法器的作用、加法器的作用、输出驱动电路的作用这四个部分，下面具体来看下。

三相两元件有功功率变送器原理框图

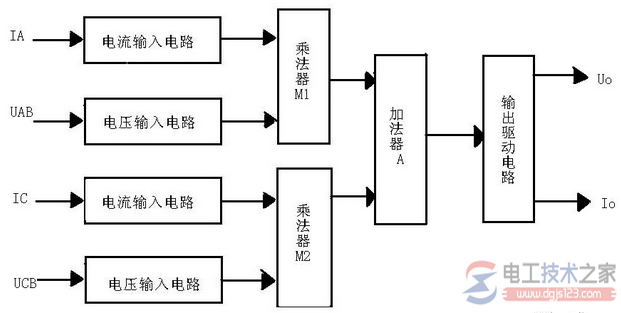

三相两元件有功功率变送器的原理框图，如下图：

输入电路的作用是将输入信号变为适合电子线路的小信号和使其与输入信号进行电气隔离。

乘法器的作用是完成IAUAB和ICUCB相乘后变成一模拟量输出，加法器的作用是将乘法器M1和M2的模拟量输出相加。

输出驱动电路的作用是将加法器输出进行驱动，增强其负载能力并使输出为恒压或恒流输出。
