LC振荡器及常用电路入门

有关LC振荡器的选频网络，以及LC振荡器所用LC谐振电路的三种常见电路，分别为变压器反馈 LC 振荡电路、电感三点式振荡电路、电容三点式振荡电路等，有需要的朋友参考下。

LC 振荡器的选频网络是LC谐振电路，它们的振荡频率都比较高，常见电路有 3 种。

1、变压器反馈LC振荡电路

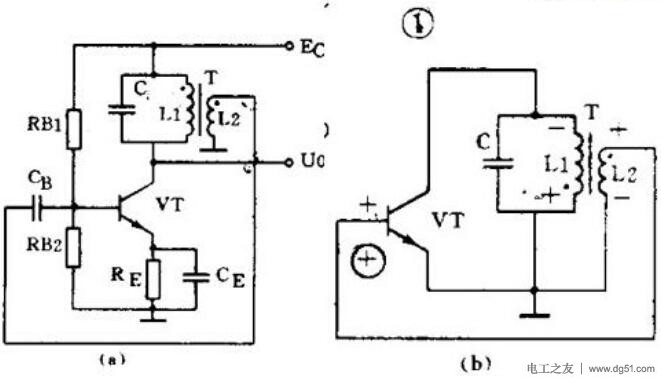

图 1 （ a ）是变压器反馈 LC 振荡电路。晶体管 VT 是共发射极放大器。变压器 T 的初级是起选频作用的 LC 谐振电路，变压器 T 的次级向放大器输入提供正反馈信号。接通电源时， LC 回路中出现微弱的瞬变电流，但是只有频率和回路谐振频率 f 0 相同的电流才能在回路两端产生较高的电压，这个电压通过变压器初次级 L1 、 L2 的耦合又送回到晶体管 V 的基极。从图 1 （ b ）看到，只要接法没有错误，这个反馈信号电压是和输入信号电压相位相同的，也就是说，它是正反馈。因此电路的振荡迅速加强并最后稳定下来。

变压器反馈 LC 振荡电路的特点是：频率范围宽、容易起振，但频率稳定度不高。它的振荡频率是：f0 =1/2π LC 。常用于产生几十千赫到几十兆赫的正弦波信号。

2、电感三点式振荡电路

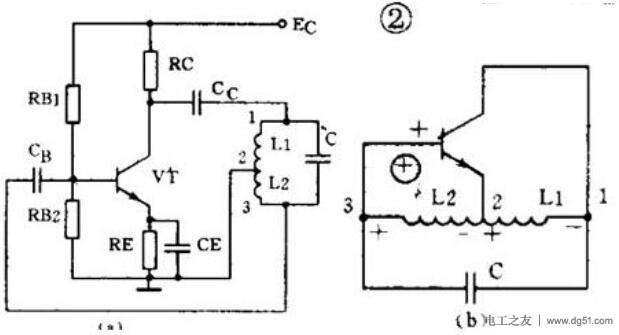

图 2 （ a ）是另一种常用的电感三点式振荡电路。图中电感 L1 、 L2 和电容 C 组成起选频作用的谐振电路。从 L2 上取出反馈电压加到晶体管 VT 的基极。从图 2 （ b ）看到，晶体管的输入电压和反馈电压是同相的，满足相位平衡条件的，因此电路能起振。由于晶体管的 3 个极是分别接在电感的 3 个点上的，因此被称为电感三点式振荡电路。
