电源电路读图要求，电工电路读图入门教程

有关电源电路读图的小知识，电源电路在电子电路中简单且应用广泛，拿到一张电源电路图时，怎么正确读图识图，这是很考虑电工的基本功的，下面具体来看下。

电源电路是电子电路中比较简单且应用最广的电路，拿到一张电源电路图后，应该：

① 先按“整流 — 滤波 — 稳压”的次序把整个电源电路分解开来，逐级细细分析。

② 逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。

③ 因为晶体管有 NPN 和 PNP 型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。读图时必须分清各组输出电压的数值和极性。在组装和维 修时也要仔细分清晶体管和电解电容的极性，防止出错。

④ 熟悉某些习惯画法和简化画法。

⑤ 最后把整个电源电路从前到后全面综合贯通起来。这张电源电路图也就读懂了。

例 1 电热毯控温电路

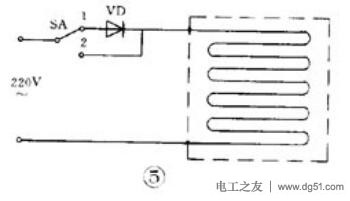

图 5 是一个电热毯电路。开关在“ 1 ”的位置是低温档。

220 伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所加的是约 100 伏的脉动直流电，发热不高，所以是保温或低温状态。开关扳到“ 2 ”的位置， 220 伏市电直接接到电热毯上，所以是高温档。

例 2 高压电子灭蚊蝇器
