脉冲电路是什么，脉冲电路有什么特点

有关脉冲电路的基础知识，数字电子电路分为脉冲电路和数字逻辑电路二种，以下介绍了脉冲电路的作用，以及脉冲电路的主要特点，有需要的朋友参考下。

脉冲电路特点

在电子电路中，电源、放大、振荡和调制电路被称为模拟电子电路，因为它们加工和处理的是连续变化的模拟信号。电子电路中另一大类电路的数字电子电路。它加工和处理的对象是不连续变化的数字信号。

数字电子电路又分成脉冲电路和数字逻辑电路，二者处理的都是不连续的脉冲信号，脉冲电路是专门用来产生电脉冲和对电脉冲进行放大、变换和整形的电路。

家用电器中的定时器、报警器、电子开关、电子钟表、电子玩具以及电子医疗器具等，都要用到脉冲电路。

电脉冲有各式各样的形状，有矩形、三角形、锯齿形、钟形、阶梯形和尖顶形的，最具有代表性的是矩形脉冲。如果需要说明一个矩形脉冲的特性，可以用脉冲幅度Um、脉冲周期T或频率f、脉冲前沿tr、脉冲后沿tf和脉冲宽度tk来表示。如果一个脉冲的宽度tk=1/2T ，它就是一个方波。

脉冲电路和放大振荡电路最大的不同点，或者说脉冲电路的特点是：脉冲电路中的晶体管是工作在开关状态的。大多数情况下，晶体管工作在特性曲线的饱和区或截止区，所以脉冲电路有时又称开关电路。从所用的晶体管可以看出来，在工作频率较高时都采用专用的开关管，如 2AK 、 2CK 、DK 、 3AK 型管，只有在工作频率较低时才使用一般的晶体管。

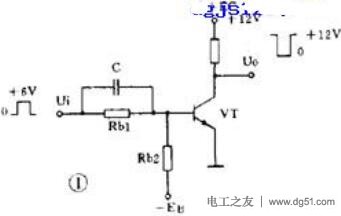

就拿脉冲电路中最常用的反相器电路（图 1 ）来说，从电路形式上来看，它和放大电路中的共发射电路很相似。

在放大电路中，基极电阻Rb2是接到正电源上以取得基极偏压，而这一电路中，为了保证电路可靠地截止，Rb2是接到一个负电源上的，而且Rb1和Rb2的数值是按晶体管能可靠地进入饱和区或止区的要求计算出来的。

不仅如此，为了使晶体管开关速度更快，在基极上还加有加速电容 C ，在脉前沿产生正向尖脉冲可使晶体管快速进入导通并饱和；在脉冲后沿产生负向尖脉冲使晶体管快速进入截止状态。除了射极输出器是个特例，脉冲电路中的晶体管都是工作在开关状态的，这是这种电路的一大特点。

脉冲电路的另一个特点是一定有电容器（用电感较少）作关键元件，脉冲的产生、波形的变换都离不开电容器的充放电。
