555构成能设置通断温度的温控开关电路

当达到一定的温度后自动控制开关通断，最简单的方法是采用温度传感器制作一个温控开关电路，下面介绍一款555构成的能设置通断温度的温控开关电路，有需要的朋友参考下。

可通断温度的温控开关电路

如下图：

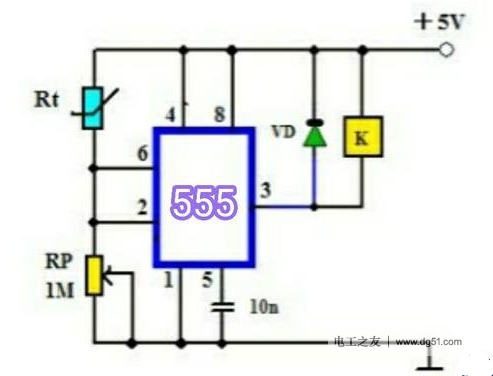

图1：555构成的温控开关电路。

上图中555时基电路接成一个温度检测电路，Rt为热敏电阻（可根据需要选用正温度系数或负温度系数的热敏电阻），假设选用负温度系数的热敏电阻，其阻值会随着温度的升高而减小。

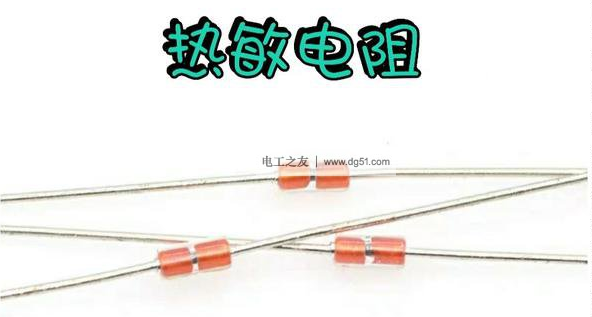

图2：负温度系数热敏电阻

当热敏电阻Rt检测到的温度较低时，其阻值较大，555电路的②⑥脚为低电平，输出端③脚输出为高电平，继电器K不工作，其触点断开。随着温度的不断升高，热敏电阻Rt的阻值减小，555电路②⑥脚的电压逐渐增大，当温度高于某一值时，555的②⑥脚电压变为高电平，其③脚输出为低电平，K得电吸合，触点闭合接通负载电源使其工作，即可实现温度达到某一值时控制开关通断。

调整图中的RP阻值，即可使电路在所需的温度下通断。与继电器K并联的保护二极管VD可以选用1N4001或1N4148。

温控开关，又称为温度控制器或温度保护器，简称温控器。温控在工业自控系统应用较多，通常由温度传感器、温控仪表、执行机构等组成精确控制。在家庭或简单温度控制时，可以选择机械式温控开关，如果控制功率＜15A，选择KSD型，工作电压有125 和250两种，动作温度0-300°C，寿命10000-30000次。

注意：温控器和导线链接尽量焊接，用螺丝链接时必须拧紧，以免引起电火花造成安全事故。
