输出放大电路与输出运放电路

集成运算放大器是一种把多级直流放大器做在一个集成片上，只要在外部接少量元件就能完成各种功能的器件。

因为它早期是用在模拟计算机中做加法器、乘法器用的，所以叫做运算放大器。它有十多个引脚，一般都用有 3 个端子的三角形符号表示，如图 10。

它有两个输入端、 1 个输出端，上面那个输入端叫做反相输入端，用“ — ”作标记；下面的叫同相输入端，用“＋”作标记。

集成运算放大器可以完成加、减、乘、除、微分、积分等多种模拟运算，也可以接成交流或直流放大器应用。在作放大器应用时有：

1、带调零的同相输出放大电路

图 11 是带调零端的同相输出运放电路。引脚 1 、 11 、 12 是调零端，调整 RP 可使输出端（ 8 ）在静态时输出电压为零。 9 、6 两脚分别接正、负电源。输入信号接到同相输入端（ 5 ），因此输出信号和输入信号同相。放大器负反馈经反馈电阻 R2 接到反相输入端（ 4 ）。同相输入接法的电压放大倍数总是大于 1 的。

2、反相输出运放电路

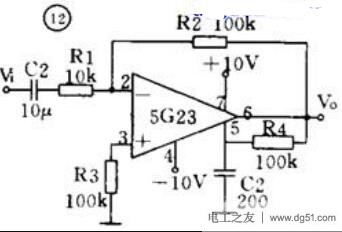

也可以使输入信号从反相输入端接入，如图 12 。

如对电路要求不高，可以不用调零，这时可以把 3 个调零端短路。

输入信号从耦合电容 C1 经 R1 接入反相输入端，而同相输入端通过电阻 R3 接地。反相输入接法的电压放大倍数可以大于 1 、等于 1 或小于 1 。

3、同相输出高输入阻抗运放电路

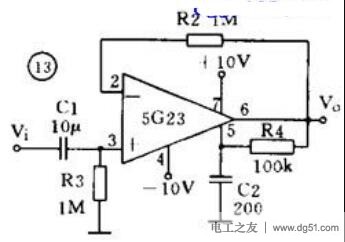

图 13 中没有接入 R1 ，相当于 R1 阻值无穷大，这时电路的电压放大倍数等于 1 ，输入阻抗可达几百千欧。
