电工基础知识：烧成系统、dcs系统和传感器系统
|

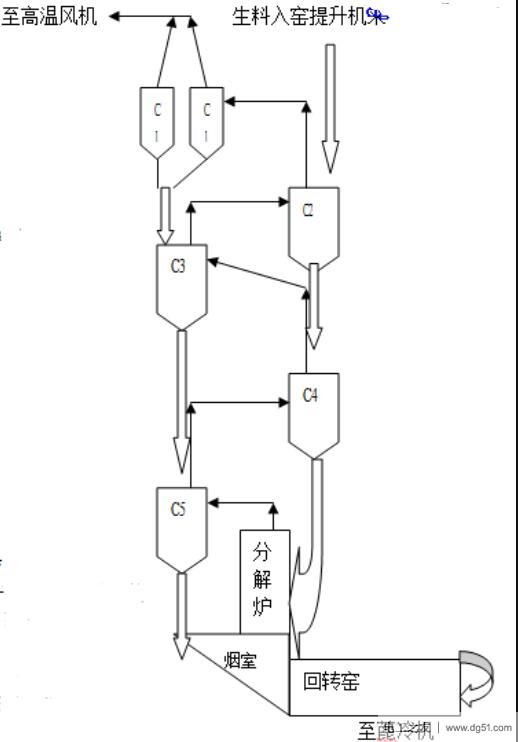

有关维修电工的基础知识，包括怎么画出烧成系统的工艺流程图、烧成系统主要有那些自动化设备、烧成系统主要自动化设备的安装位置、dcs系统与传感器等，有需要的朋友参考下。 1，画出烧成系统的工艺流程图？ 如下图：
图中单实线表示系统风向； 空心线表示物料运动方向。 2，烧成系统主要有那些自动化设备？ 烧成系统主要的自动化设备为温度仪表和压力仪表。 3，烧成系统主要自动化设备的安装位置？ 1）C1出口的温度，压力； 2）C2出口的温度，压力； 3）C3出口的温度，压力； 4）C4出口的温度，压力； 5）C5出口的温度，压力； 6）C4锥部的压力和下料温度； 7）C5锥部的压力和下料温度； 8）分解炉出口温度； 9）分解炉炉体温度； 10）窑尾烟室温度，压力； 11）窑头罩温度，压力； 4，自动化设备对于工艺操作的具体作用？ 自动化设备是工艺操作的眼睛；对生产操作提供关键的 操作数据；是保障产量与质量的关键设备。 5，本公司使用的温度检测元件有几种？ 本公司使用的温度检测元件主要有两种： K分度号的热电偶和Pt100分度号的铂热电阻。但是，热电偶的规格型号是有区别的，由于工作环境不同，至蓖冷机 外形封装材料的不同，所以不同安装地点的热电偶的具体型号，规格以及封装材料都是不同的。 铂热电阻的规格型号也是有区别的，由于工作环境不同，外形封装材料的不同，所以不同安装地点的热电阻的具体型号，规格以及封装材料也都是不同的。 6,什么是DCS系统？ 由计算机为主组成的集散型工业控制系统称DCS系统。 7，DCS系统的主要控制方法有几种？ DCS系统的主要控制方法有两种：开关量控制和模拟量控制。 8,传感器的基本概念？ 将各种非电量信号转换成电信号的装置称传感器，非电量信号：温度，压力，位移，振动，光线，重量，流量，气体，声音，颜色等均属于非电量信号。 9，开关量信号与模拟量信号的基本概念？ 开关量信号：只有两个状态，接通或者断开。各种电气设备的控制绝大多数均属于开关量信号进行控制的。 模拟量信号：连续线性变化的信号称为模拟量信号。各种非电量信号转换成电信号后，除个别情况外，一般均属于模拟量信号。 10，称重传感器的灵敏度是怎样表示的？具体的含义是什么？ 称重传感器的灵敏度以mV/V来表示，具体含义：当桥路激励电压输入1V时对应满量程时的输出电压值。一般情况下，称重传感器的灵敏度为1~3mV/V之间。 11，怎样判断称重传感器的好坏？ 由于不同生产厂家的传感器引线的颜色不同，所以不能以具体颜色来判断引线功能。 使用万用表的电阻档可以具体判断引线功能以及传感器的好坏： ①——② 激励电压输入端（简称输入端） ③——④ 重量毫伏信号输出端（简称输出端）
注：若出现不相等的数据时，则表明传感器已经损坏，应更换。 12，补偿电容的正常电流等于多少？
1）确定电容量（经验公式）： 额定工作电压400V时：1KVAr×19.9=19.9μF，25KVAr×19.9=497.5μF，30 KVAr×19.9=597μF。本公司的低压补偿电容就是这两种。 2）电容量与电流的关系（经验公式）： C=14×I (额定工作电压400V时)，C÷14=I，497.5÷14=35.5A≈36A (25KVAr)，597÷14=42.6A≈43A (30KVAr)。 3)无功功率与电流的关系(经验公式): 1 KVAr×1.44=1.44A (额定工作电压400V时)，25 KVAr×1.44=36A，30 KVAr×1.44=43.2A≈43A。 |
