三种555无稳电路的原理图解

有关555无稳电路的小知识，介绍了三种常见的555无稳电路，分别是直接反馈型555无稳电路、间接反馈型无稳电路与555 方波振荡电路，三种无稳电路的特点、元件构成及工作原理，一起来了解下。

无稳电路有2个暂稳态，不需要外触发就能自动从一种暂稳态翻转到另一种暂稳态，其输出是一串矩形脉冲，所以又称为自激多谐振荡器或脉冲振荡器。555无稳电路有多种，下面介绍比较常用的三种电路。

1、直接反馈型555无稳电路

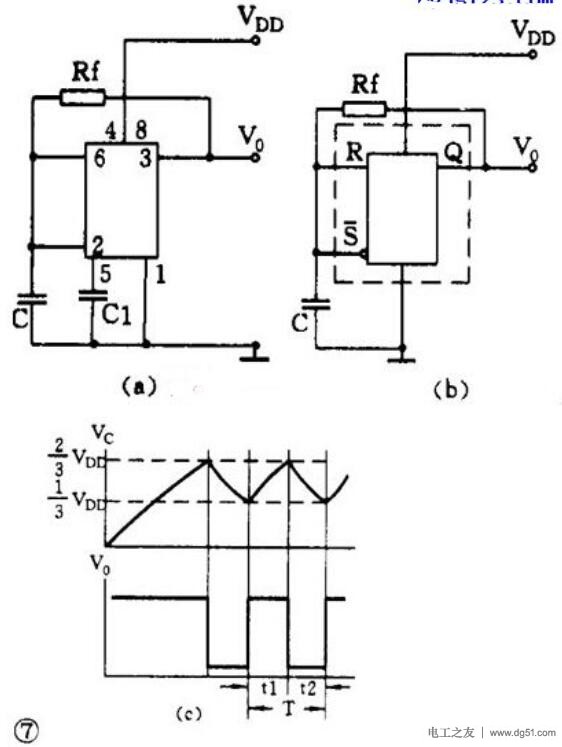

利用555施密特触发器的回滞特性，在输入端接电容 C ，再在输出V0与输入之间接一个反馈电阻 R f ，就能组成直接反馈型多谐振荡器，见图 7 （ a ）。用等效触发器替代 555 电路后可画成图 7 （ b ）。

振荡工作原理：

刚接通电源时， C 上电压为零，输出 V 0 =1 。通电后电源经内部电阻、 V 0 端、 R f 向 C 充电，当 C 上电压升到＞ 2 /3 V DD 时，触发器翻转 V 0 =0 ，于是 C 上电荷通过 R f 和 V 0 放电入地。当 C 上电压降到＜ 1 /3 V DD 时，触发器又翻转成 V 0 =1 。电源又向 C 充电，不断重复上述过程。由于施密特触发器有 2 个不同的阀值电压，因此 C 就在这 2 个阀值电压之间交替地充电和放电，输出得到的是一串连续的矩形脉冲，见图 7 （ c ）。脉冲频率约为 f=0.722 ／ R f C 。

2、间接反馈型无稳电路
