VMOS场效应管检测方法及注意事项

有关VMOS场效应管的小知识，VMOS场效应管怎么检测，需要检测哪些内容，主要包括判定栅极G、判定源极S和漏极D、测量漏-源通态电阻RDS、检查跨导等方面，下面与电工之友小编一起来看下。

1、判定栅极G

将万用表拨至R×1k档分别测量三个管脚之间的电阻，若某脚与其字两脚的电阻均呈无穷大，且交换表笔后仍为无穷大，说明该脚为G极，所以它和另外两个管脚是绝缘的。

2、判定源极S、漏极D

在源-漏之间有一个PN结，根据PN结正、反向电阻存在差异，可以识别S极与D极。用交换表笔法测两次电阻，电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。

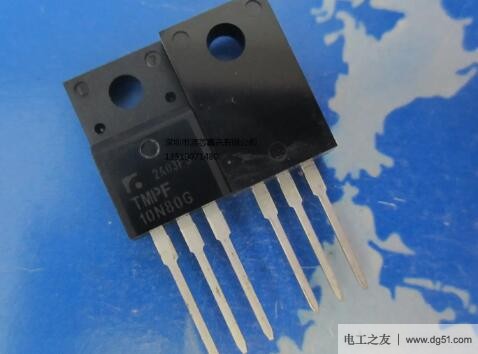

参考图：场效应管

3、测量漏-源通态电阻RDS（on）

将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值正常为为几欧至十几欧。由于测试条件的不同，测出的RDS（on）值比手册中给出的典型值会高一些。
