一例ME2108构成的5V升压电路

贴片封装的DC-DC升压IC，比较常用的有SX1308、ME2108及BL8505等，下面介绍一款用ME2108制作且电路简单的5V升压电路，有学习升压电路设计的朋友可以参考下。

ME2108制作5V升压电路

如下图：

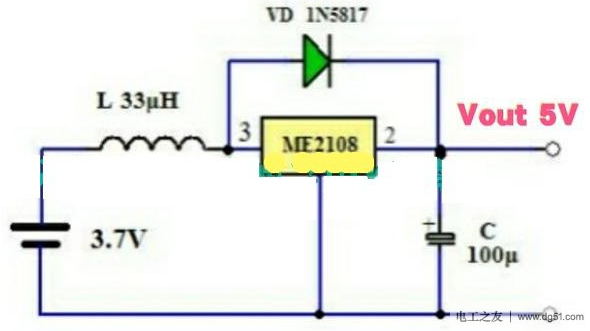

图1：ME2108构成的5V升压电路

ME2108是一款常用的CMOS低压DC-DC升压IC，最低输入电压可低至0.9V，在将单节锂电池电压升至5V时，输出电流可达400mA。ME2108的输出电压有多个版本，可根据实际需要来选用，此处选用输出电压为5V的。

ME2108的引脚有两种，三脚封装的ME2108内置输出级开关管，在使用时只需要外接一个升压电感、一个肖特基二极管和一个滤波电容。五脚封装的ME2108带有一个有关断功能的CE端，可以通过控制电平关闭IC输出，降低电路静态耗电。

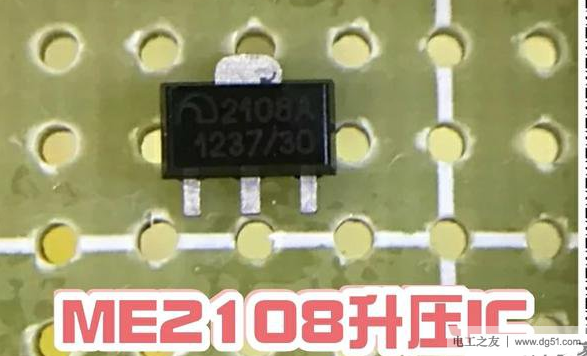

图2：贴片封装的ME2108

ME2108有SOT-23和SOT-89封装两种，上图为SOT-89封装的。在实际制作电路时，电感L可选用直流电阻小于0.5Ω的贴片功率电感，VD选用1N5817肖特基二极管，滤波电容C选用100μF/10V铝电解电容即可。

说明：本升压电路也可用于将1.2V的镍氢电池或2V的太阳能电池板的电压升高至5V。
