识别三极管引脚的多种常用方法，根据三极管封装规律识别引脚极性

三极管的三个电极由两个PN结构成，共用一个电极称为三极管基极（用字母B）表示，其它两个极称为集电极（用字母C表示）和发射极（用字母E表示），下面介绍下三极管的管脚识别和三极管的测试方法。

1、三极管管脚识别

根据电路板标注来识别管脚极性，三极管有三个脚，分别是基极b、集电极c和发射极e。三极管引脚的排列位置，根据品种、型号及功能的不同有所不同，正确识别三极管的管脚极性，在测试、安装和调试等方面十分重要。

根据三极管的应用环境，在电路板上找到引脚对应位置。在电路板上，三极管旁边标记有三极管极性，根据电路图形符号识别引脚极性。

2、用三极管型号标识识别引脚极性

在网上下载要查询的三极管相关资料，然后根据资料识别三极管的引脚排列。

3、根据三极管封装规律识别引脚极性

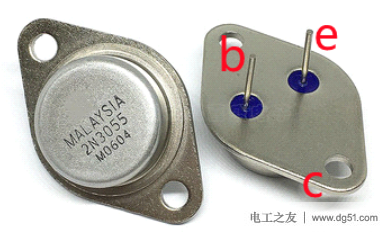

国产金封大功率三极管引脚识别，为TO-3封装。

这种国产金封大功率三极管基极b与发射极e在管子平面中上部，按照图片中的方式放置，左边的引脚是基极b，右边的引脚是发射极e，金属外壳是集电极c，用几种种封装的功率管的引脚极性都是这么排列，固定不变。

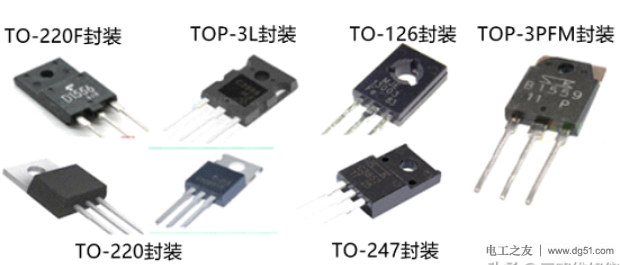

塑封中大功率管引脚极性识别，外形如图：

用这几种外形封装的中大功率管，不管是什么型号，只要外形封装一样，引脚极性都是一样的。

引脚识别方法：将这种外形封装的塑封中大功率管字符面朝向自己，管脚朝下，左边的第一脚为基极b，中间的引脚为集电极c，右边引脚为发射极e。
