最简单的高通滤波器的工作原理

在所有的高通滤波器中，最简单的一种是“一阶高通滤波器”，其特性一般用一阶线性微分方程表示，左边与一阶低通滤波器完全相同，仅右边是激励源的导数而非激励源本身。当较低的频率通过该系统时，没有或几乎没有什么输出，而当较高的频率通过该系统时，将会受到较小的衰减。

对于极高的频率来说，电容器相当于“短路”一样，这些频率基本上都能在电阻两端获得输出。也就是说，这个系统适合于通过高频率而对低频率有较大的阻碍作用，一个最简单的“高通滤波器”，如下图。

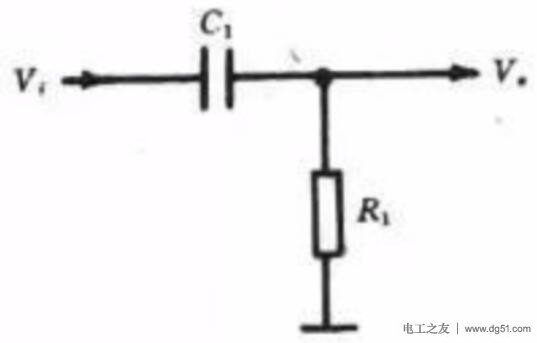

图1：RC元件构成的高通滤波器

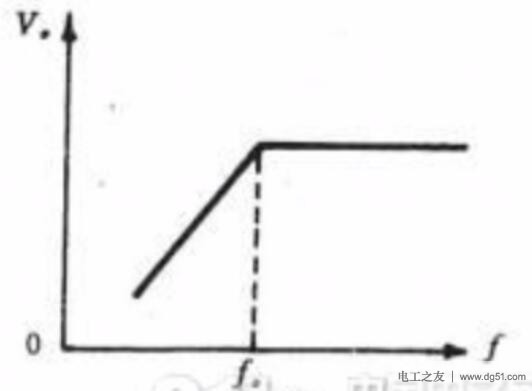

图2：RC高通滤波器的幅频特性曲线

该电路的工作原理：当频率低于f的信号输入这一滤波器时，由于C1的容抗很大而受到阻止，输出减小，频率愈低输出愈小。当频率高于f的信号输入这一滤波器时，由于C1容抗已经很小，故对信号无衰减作用，该滤波器具有让高频信号通过，阻止低频信号的作用。这一电路的转折频率f由下式决定：

在高通滤波器中除了可以用元件外，还可以用LC构成。
