蜂鸣器的区分方式及原理驱动电路图详解
|
有关蜂鸣器的小知识，介绍了蜂鸣器的区分方式，可以按结构和驱动分式进行区分，蜂鸣器从结构区分分为压电式蜂鸣器和电磁式蜂鸣器，按照驱动方式分为有源蜂鸣器和无源蜂鸣器，下面具体来了解下。 蜂鸣器从结构区分分为压电式蜂鸣器和电磁式蜂鸣器。压电式为压电陶瓷片发音，电流比较小一些，电磁式蜂鸣器为线圈通电震动发音，体积比较小。 按照驱动方式分为有源蜂鸣器和无源蜂鸣器，有源和无源不是指电源，而是振荡源。有源蜂鸣器内部带了振荡源，如下图，给了BUZZ引脚一个低电平，蜂鸣器会直接响。而无源蜂鸣器内部是不带振荡源的，必须给 500Hz～4.5KHz 之间的脉冲频率信号来驱动才会响。有源蜂鸣器比无源蜂鸣器贵一些，因为多了振荡电路，驱动发音比较简单，靠电平就可以驱动，而无源蜂鸣器价格比较便宜，此外无源蜂鸣器声音频率可以控制，而音阶与频率有确定的对应关系，可以做出来“do re mi fa sol la si”的效果，可以用它制作出简单的音乐曲目，比如生日歌、两只老虎等。

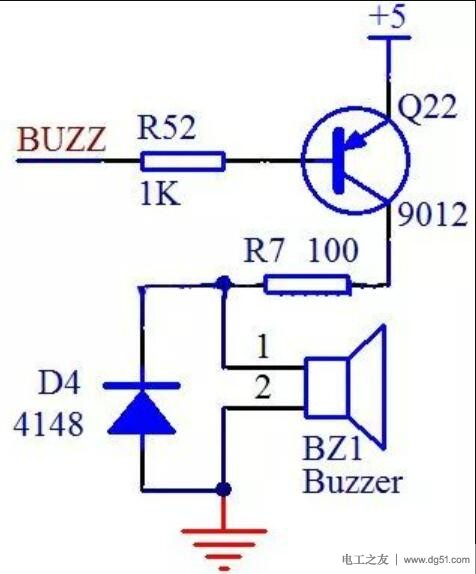

图1：蜂鸣器电路原理图 来看下图1的电路，蜂鸣器电流比较大，需要用三极管驱动，并且加了一个100欧的电阻作为限流电阻。另外，还增加了一个D4二极管，这个二极管称为续流二极管。蜂鸣器是感性器件，当三极管导通给蜂鸣器供电时，有导通电流流过蜂鸣器。电感的一个特点是电流不能突变，导通时电流逐渐加大。但关断时，经“电源-三极管-蜂鸣器-地”这条回路发生截断，不能通过任何电流，那么储存的电流往哪里去，它会经过D4和蜂鸣器自身的环路来消耗掉，避免关断时因电感电流造成的反向冲击。接续关断时的电流，这就是续流二极管名称的由来。 蜂鸣器主要用于电脑、打印机、万用表等设备上做提示音，提示音一般比较简单，就是简单发出个声音，用程序简单做个4KHZ频率下的发声和1KHZ频率下的发声程序，以下是一个程序示例代码，有兴趣的朋友可以研究下效果。 #include sbit BUZZ = P1^6; //蜂鸣器控制引脚 unsigned char T0RH = 0; //T0 重载值的高字节 unsigned char T0RL = 0; //T0 重载值的低字节 void OpenBuzz(unsigned int frequ); void StopBuzz(); void main(){ unsigned int i; TMOD = 0x01; //配置 T0 工作在模式 1，但先不启动 EA = 1; while (1){ //使能全局中断 OpenBuzz(4000); //以 4KHz 的频率启动蜂鸣器 for (i=0; i> 8); //16 位重载值分解为高低两个字节 T0RL = (unsigned char)reload; TH0 = 0xFF; //设定一个接近溢出的初值，以使定时器马上投入工作 TL0 = 0xFE; ET0 = 1; //使能 T0 中断 TR0 = 1; //启动 T0 } /* 蜂鸣器停止函数 */ void StopBuzz(){ ET0 = 0; //禁用 T0 中断 TR0 = 0; //停止 T0 } /* T0 中断服务函数，用于控制蜂鸣器发声 */ void InterruptTimer0() interrupt 1{ TH0 = T0RH; //重新加载重载值 TL0 = T0RL; BUZZ = ~BUZZ; //反转蜂鸣器控制电平 }另外用蜂鸣器来输出音乐，仅仅是好玩而已，应用很少，里边包含了音阶、乐谱的相关内容，程序也有一点复杂，所以就不详细给大家去讲解了。仅提供一个可以播放《两只老虎》的程序，大家可以下载到板子上玩玩，满足一下好奇心。 #include sbit BUZZ = P1^6; //蜂鸣器控制引脚 unsigned int code NoteFrequ[] = { //中音 1-7 和高音 1-7 对应频率列表 523, 587, 659, 698, 784, 880, 988, //中音 1-7 1047, 1175, 1319, 1397, 1568, 1760, 1976 //高音 1-7 }; unsigned int code NoteReload[] = { //中音 1-7 和高音 1-7 对应的定时器重载值 65536 - (11059200/12) / (523*2), //中音 1 65536 - (11059200/12) / (587*2), //2 65536 - (11059200/12) / (659*2), //3 65536 - (11059200/12) / (698*2), //4 65536 - (11059200/12) / (784*2), //5 65536 - (11059200/12) / (880*2), //6 65536 - (11059200/12) / (988*2), //7 65536 - (11059200/12) / (1047*2), //高音 1 65536 - (11059200/12) / (1175*2), //2 65536 - (11059200/12) / (1319*2), //3 65536 - (11059200/12) / (1397*2), //4 |
