配电箱标准化配置图集大全，附配电箱及配电箱的布置架设要求
|

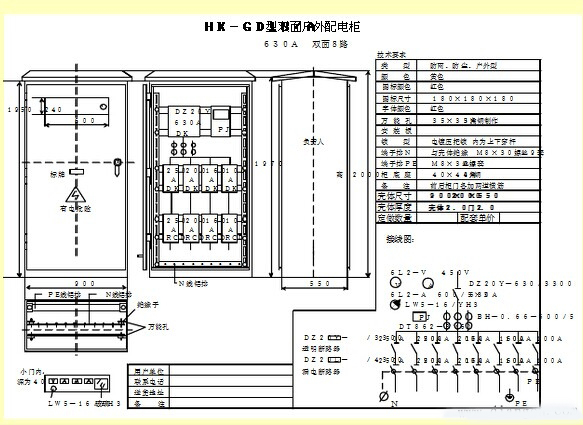

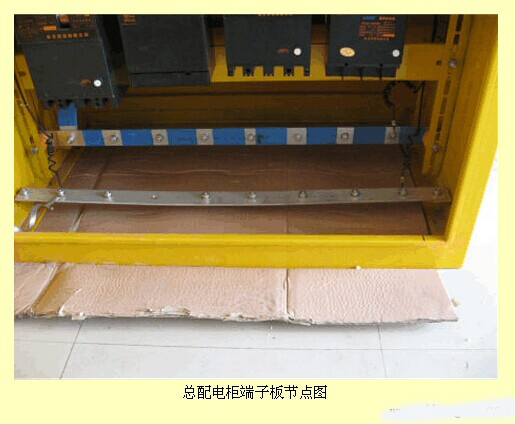

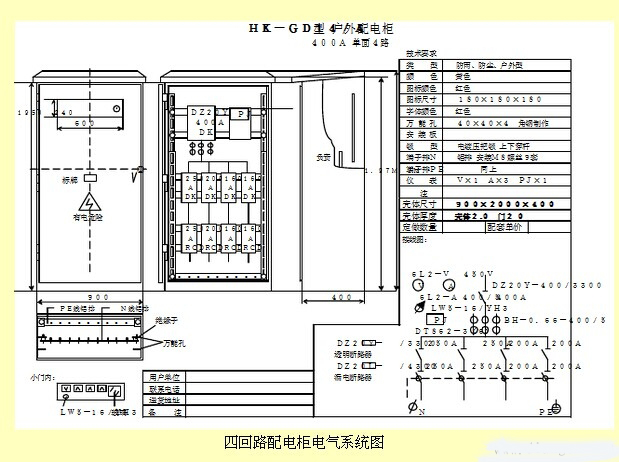

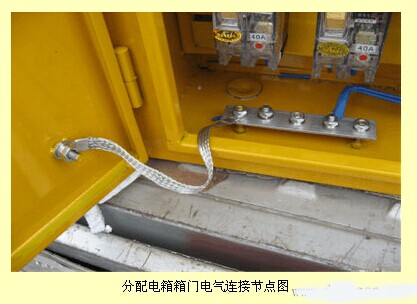

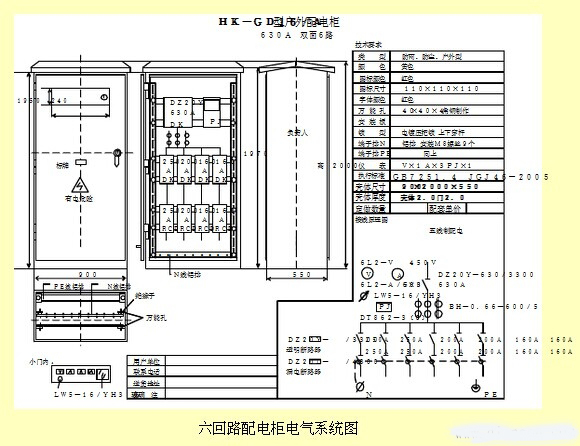

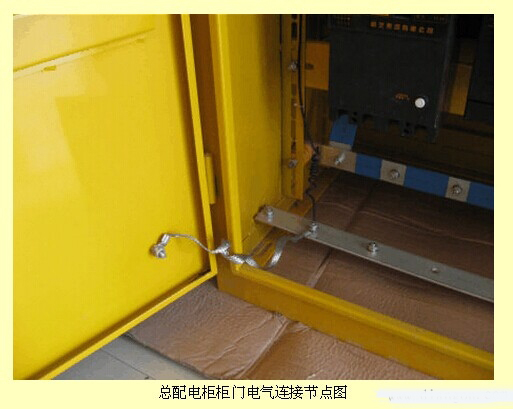

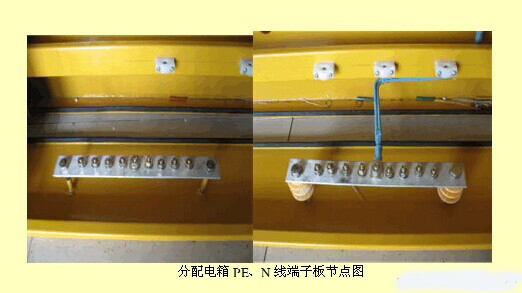

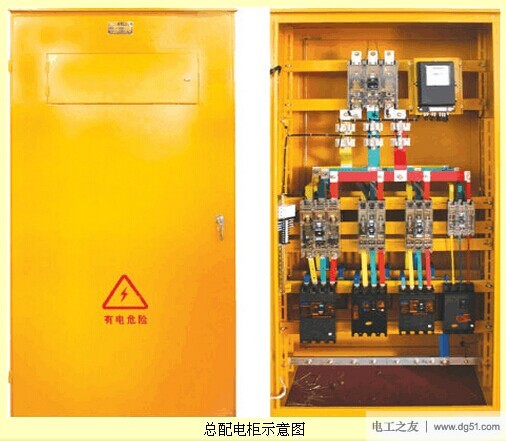

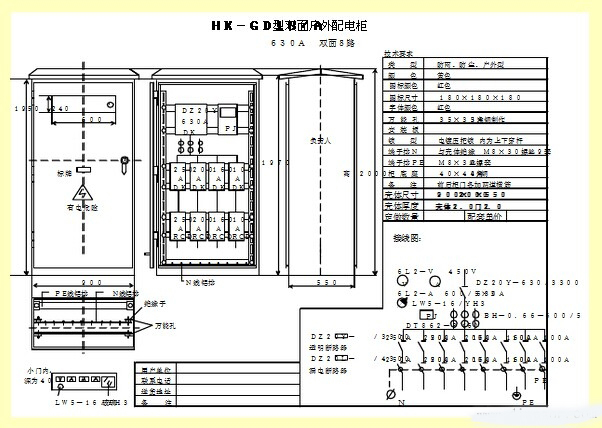

有关配电箱的标准化配置图集，该系列配电箱（柜）适用于施工现场及户外临时用电，可以满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求，有需要的朋友参考下。 配电箱标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过ＣＣＣ认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合ＪＧＪ－２００５标准，经久耐用。 一、基本要求 1）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分ＧＢ７２５１．４对建筑工地用成套设备（ＡＣＳ）的特殊要求及《施工现场临时用电安全技术规范》ＪＧＪ４６－２００５的标准要求。 2）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》ＪＧＪ４６－２００５标准及《用电安全导则》ＧＢ／Ｔ１３８６９标准化要求。 3）配电箱（柜）、开关箱应分设Ｎ线、ＰＥ线端子板，进出线必须通过端子板做可靠连接。Ｎ线端子板必须与金属电器安装板绝缘；ＰＥ线端子板必须与金属电器安装板做电气连接。进出线中的Ｎ线必须通过Ｎ线端子板连接；ＰＥ线必须通过ＰＥ线端子板连接。ＰＥ线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多２个，１个为ＰＥ线进箱体的连接点，１个为重复接地的连接点。 （四）电器元件应选用符合ＧＢ／４０４８．２－２００１、ＧＢ６８２９以及ＪＧＪ４６－２００５标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设４００Ａ－６３０Ａ具有隔离功能的ＤＺ２０型透明塑壳断路器作为主开关，分路设置４－８路采用具有隔离功能的ＤＺ２０系列１６０Ａ－２５０Ａ透明塑壳断路器，配备ＤＺ２０Ｌ（ＤＺ１５Ｌ）或ＬＢＭ－１系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于３０ｍＡ．Ｓ，最好选用额定漏电动作电流１００－２００ｍＡ，额定漏电动作时间大于０．１Ｓ，其动作时间为延时动作型。

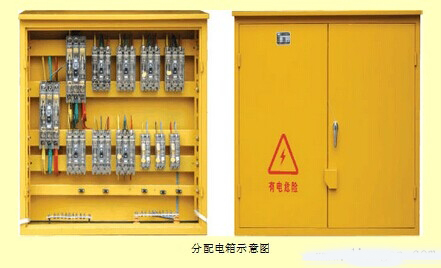

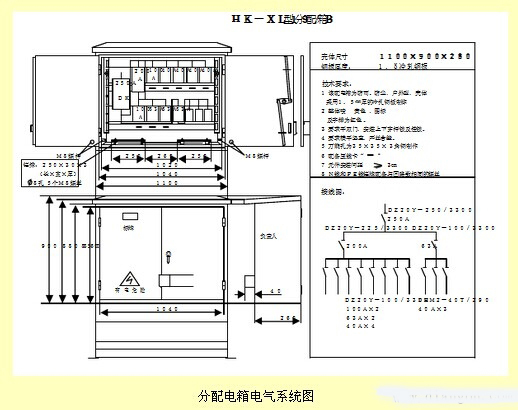

三、分配电箱 （动力回路与照明回路分路配电）内设２００Ａ－２５０Ａ具有隔离功能的ＤＺ２０系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用ＤＺ２０或ＫＤＭ－１型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用ＤＺ２０或ＫＤＭ－１透明塑壳断路器作为控制开关；ＰＥ线连线螺栓、Ｎ线接线螺栓根据实际需要配置。

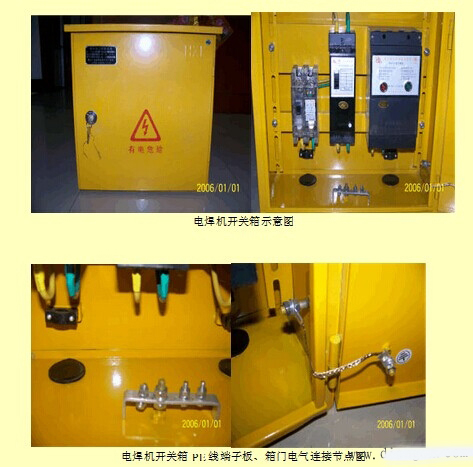

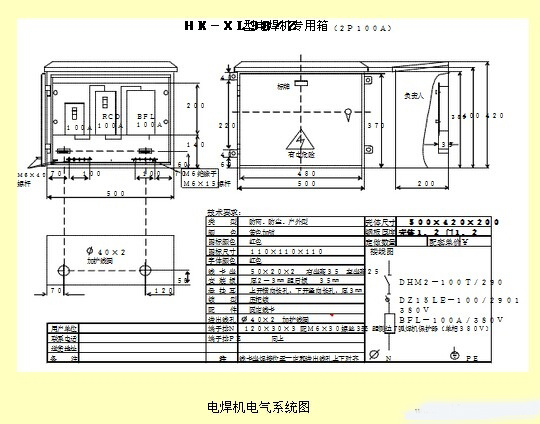

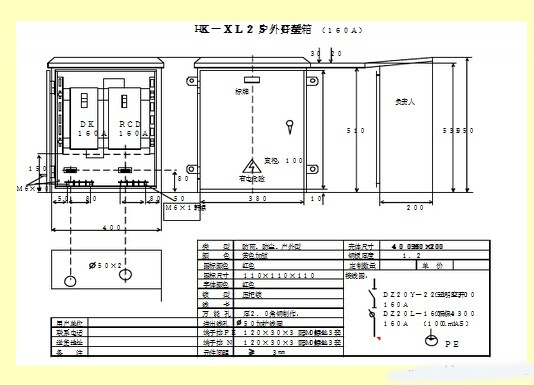

四、开关箱（按一机一闸一漏一箱设置） （一）电焊机开关箱内设ＤＺ２０－１００∕２系列或ＫＤＭ１－１００∕２（１００Ａ、３８０Ｖ） 透明塑壳断路器作为控制开关，ＤＺ１５ＬＥ－１００∕２（ＤＺ２０Ｌ－１００∕２）或ＬＢＭ－１－１００∕２（１００Ａ）漏电断路器，ＢＦＧＤ系列二次防触电保护器；ＰＥ端子排为３个接线螺栓。

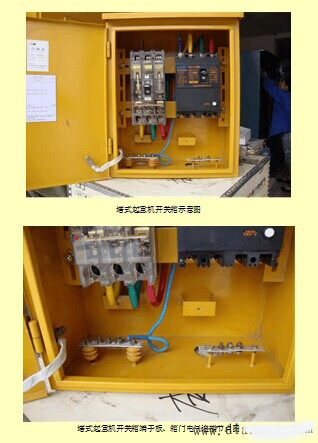

（二）塔式起重机开关箱内设ＫＤＭ１或ＤＺ２０（６３－１００Ａ、３８０Ｖhttp://www.diangon.com版权所有）系列透明塑壳断路器作为控制开关，配置ＤＺ１５ＬＥ、ＤＺ２０Ｌ或ＬＢＭ－１系列漏电断路器；ＰＥ线端子排为３个接线螺栓。

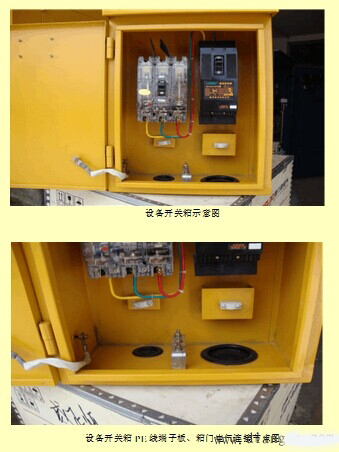

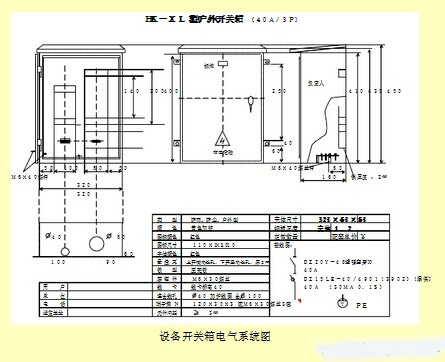

（三）3.0ＫＷ以下用电设备开关箱内设ＫＤＭ１或ＤＺ２０（２０－４０Ａ、３８０Ｖ）透明塑壳断路器作为控制开关，配置ＤＺ１５ＬＥ、ＤＺ２０Ｌ或ＬＢＭ－１（１６－２０Ａ）系列漏电断路器，ＰＥ线端子排为４个接线螺栓。 （四）5.5ＫＷ以上用电设备开关箱根据所控制设备额定容量选择控制开关及漏电断路器。控制开关为ＤＺ２０或ＫＤＭ１系列透明塑壳断路器，漏电断路器为ＤＺ１５Ｌ、ＤＺ２０Ｌ或ＬＢＭ－１系列；ＰＥ线接线螺栓为３个。

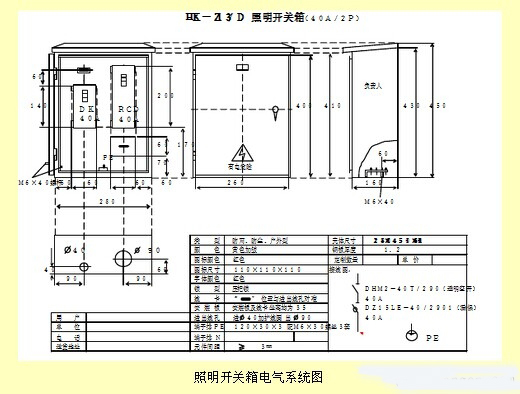

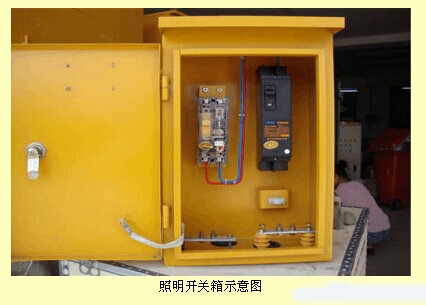

（五）照明开关箱内设ＫＤＭ１—Ｔ／２（２０－４０Ａ）断路器，配置ＤＺ１５Ｌ—２０－４０／２９０漏电断路器，ＰＥ线螺栓为３个。
注：开关箱中漏电断路器必须选择额定漏电动作电流不大于３０ｍＡ，额定漏电动作时间不大于０．１Ｓ，电流速断、电磁式电动机保用产品。总配电箱中漏电断路器应选用配电保护用产品。 五、配电室布置要求 1）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于１．５ｍ，双列面对面布置不小于２ｍ； 2）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于０．８ｍ，双列背对背布置不小于１．５ｍ，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少０．２ｍ； 3）配电柜侧面的维护通道宽度不小于１ｍ； 4）配电室的棚顶与地面的距离不低于３ｍ。 六、配电箱架设要求 1）固定式配电箱、开关箱箱体中心点与地面垂直距离１．４－－１．６ｍ。移动式箱体与地面垂直距离０．８—１．６ｍ。配电箱、开关箱应装设在坚固、稳定的支架上。 2）配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚，并采取隔离措施。 |
