一例无变压器的开关电源电路图

一例无变压器的开关电源电路图，220V的交流电压经VD2半波整流和电容C2滤波，为功率开关管MOSFET（VT1）的栅极和开关晶体管VT2的集电极提供直流工作电压，下面具体来看下。

开关电源输出直流电压V0=12V，最大负载电流I=100mA。该电路比较简单，显著特点是无开关变压器，该电路与市电直通没有隔离，在制作调试时必须注意安全。

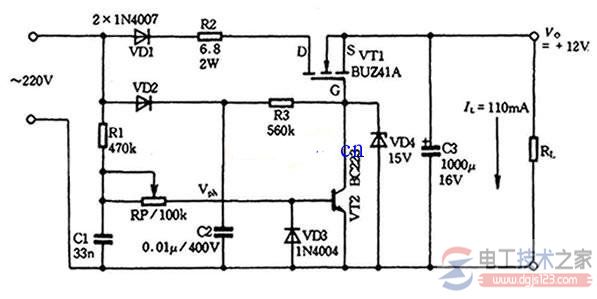

电路图如下所示：

220V的交流电压经VD2半波整流和电容C2滤波，为功率开关管MOSFET（VT1）的栅极和开关晶体管VT2的集电极提供直流工作电压。

R1、RP与电容C1组成RC移相网络。VD3是为电容C1对地充、放电而设置的。功率开关MOSFET的导通与关断，受小信号晶体管VT2的控制。
