常见干式变压器绕组的二种接法

有关变压口器的小知识，介绍了干式变压器绕组的二种接法，一种是三角形接法，另一种是星形接法，在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，下面具体来看下。

干式变压器绕组接法

常见的干式变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

干式变压器的联接组别的表示方法为：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。

干式变压器二个绕组组合起来形成4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于Y连接时有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。n表示中性点有引出线，Yn0接线组别，UAB与uab相重合，时、分针都指在12上。“12”在新的接线组别中，就以“0”表示。

目前，干式变压器厂家运用的变压器的接线方法主要有二种，一种是三角型接法，一种是星型接法。

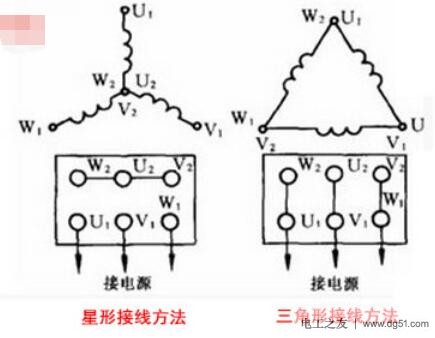

干式变压器的二种接线方法：

1、三角型接法

将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法没有中性点，也不可引出中性线，所以只有三相三线制。添加地线后，成为三相四线制，三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。

2、星型接法（Y型接法）

量型接法的三个绕组，每一端接三相电压的一相，另一端接在一起，不接任何一相电，也可不接零线，每个绕组的电压是相电压，即每相对地的电压，也就是220V。

星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故称为零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。远程输电时，只使用三根相线，形成三相三线制。到达用户的电路，涉及220V和380V两种电压，需要三根相线和一根零线，形成三相四线制。

用户为了避免漏电形成的触电事故，还需要添加一根地线，这时就有三根相线，一根零线和一根地线，故称做三相五线制。
