三相变压器的连接方法

三相变压器是3个相同的容量单相变压器的组合，有三个铁芯柱，每个铁芯柱都绕着同一相的2个线圈，一个是高压线圈，另一个是低压线圈。

三相电是产生幅值相等、频率相等、相位互差120°电势的发电机，称为三相发电机。以三相发电机作为电源，称为三相电源。以三相电源供电的电路，称为三相电路。

U、V、W称为三相，相与相之间的电压是线电压，电压为380V。相与中心线之间称为相电压，电压是220V。

主要应用于工矿企业、邮电、纺织、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、实验装置、电梯、进口设备及生产流水线的交流稳压电源。同时也适用于电源电压低、波动幅度大的低压配电

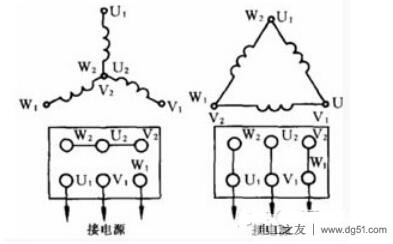

三相变压器的连接方法有星形和三角形两种，具体说明如下：

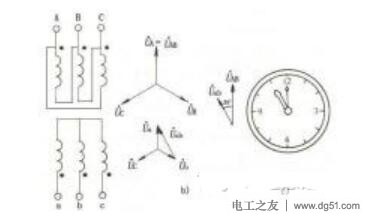

以高压绕组为例，星形连接是将三相绕组的末端连接在一起结为中性点，把三相绕组的首端分别引出。画接线图时，将三相绕组竖直平行画出，相序是从左向右，电势的正方向是由末端指向首端，电压方向则相反。画相量图时，应将B相电势竖直画出，其它两相分别与其相差120°按顺时针排列，三相电势方向由末端指向首端，线电势也是由末端指向首端。

三角形连接是将三相绕组的首、末端顺次连接成闭合回路，把三个接点顺次引出，三角形连接又有顺接、倒接两种接法。画接线图时，三相绕组应竖直平行排列，相序是由左向右，顺接是上一相绕组的首端与下一相绕组的末端顺次连接。倒接是将上一相绕组的末端与下一相绕组的首端顺次连接。画相量图时，仍将B相竖直向上画出，三相接点顺次按顺时针排列，构成一个闭合的等边三角形，顺接时三角形指向右侧，倒接时三角形指向左侧，每相电势与电压方向与星形接线相同。

即相量图是按三相绕组的连接情况画出，是一种位形图，等电位点在图上重合为一点，任意两点之间的有向线段就表示两面三刀点间电势的相量，方向均由末端指向首端。

连接三相绕组时，必须严格按绕组端头标志和接线图进行，不能将一相绕组的首、末端互换，以免造成三相电压不对称，三相电流不平衡，甚至损坏变压器。
