配电柜型号及配电柜图纸使用说明

配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散且回路较少的场合，一般配电柜都安装在比较隐蔽的角落，以下介绍了配电柜型号与配电柜图纸的相关内容，供大家参考。

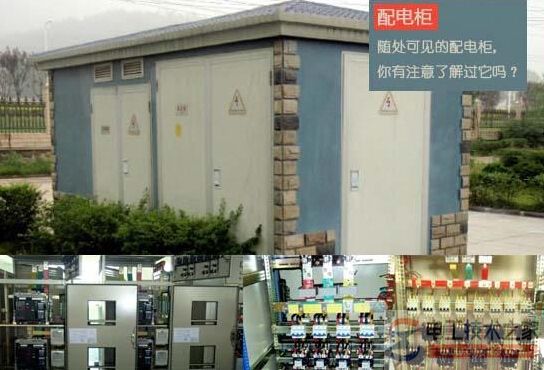

如图所示：

配电柜型号有很多，不同生产厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等，国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等。一般标准的型号是GB7251.1。

第一位：P-开启式低压开关柜，G-封闭式低压开关柜。

第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统。

GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③

G－交流低压配电柜

G－电器元件固定安装，固定接线

D－电力用柜

M－面板操作

J－静电电容器

①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA

②－主电路方案代号

③－辅助电路方案代号

如图所示：

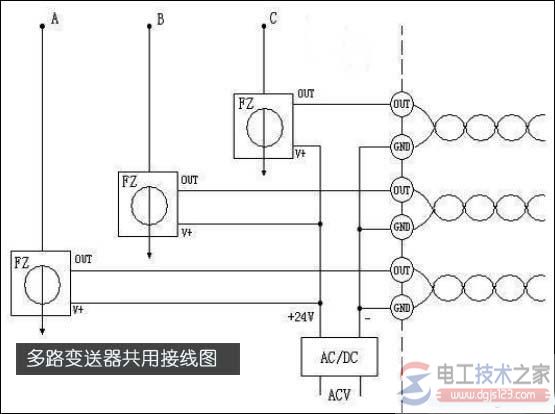

1.多家多户用电时，大多是由一个配电柜里发出来，以下是一个简单的接线图。

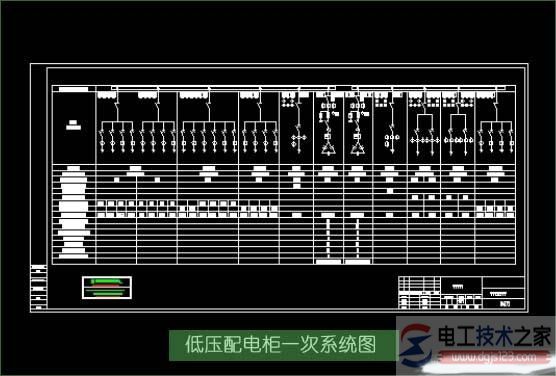

2.配电板的电路图分为一次原理图和二次原理图，一次原理图为主电路原理图，二次原理图为控制电路的原理图。

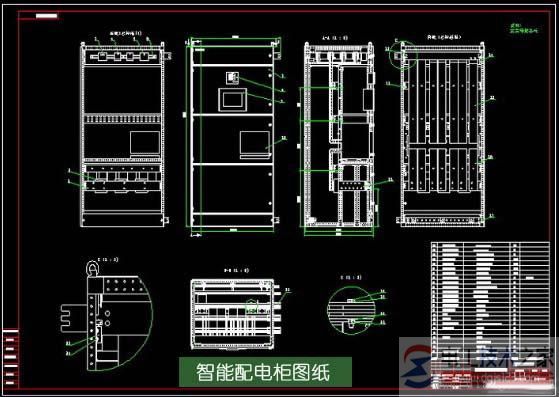

3.以上是智能配电柜的原理图、展开图 、端子排图 、安装接线图等，这些接线都比较麻烦，智能配电柜操作起来更方便。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；

PZ40、XDD（R）电表计量箱

PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：

(1)PXT明装配电箱，暗装加（R）。

(2)K有如表1的系列配线方式。

(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入。

(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路。

(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30。

表1：

序号 汉语拼音字头 中文解释 装配图号 电气原理图号

1 JL 计量箱 PXT01 PXT01 dq系列

2 CZ 插座箱 PXT02 PXT02 dq系列

3 ZM 照明箱 PXT03 PXT03 dq系列

4 DL 动力箱 PXT04 PXT04 dq系列

5 JC 计量插座箱 PXT05 PXT05 dq系列
