单只电能表与多只电能表的配电箱线路图 在配电箱中装有电表、配电盘等设备，不同的电表的接线线路是不同的，以下分享单只电能表与多只电能表的配电箱线路图，了解下配电箱中电表的接线方式，有需要的朋友参考下。

1、单只电能表配电箱线路

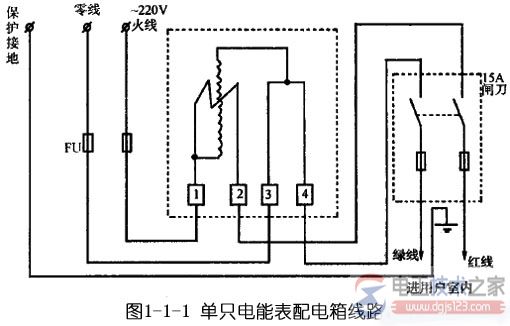

单只电能表配电箱线路，如图1：

电能表线圈1端接进线的电源火线，2端经控制开关（15A闸刀或空气开关）接用户负载的火线，3端接进线的零线，4端经控制开关接用户负载的零线。
