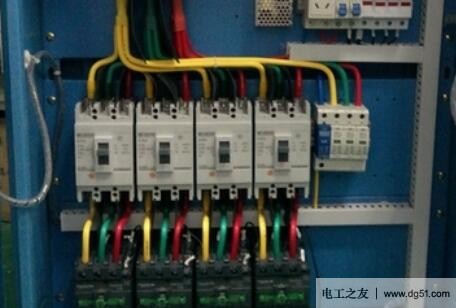

配电柜与电气控制柜的几点区别

在电气设施中配电柜是一种低压配电装置，配电柜主要用于各发、配、变电所中，电气控制柜主要用于各类建筑物内外，作为动力、照明配电及电动机控制之用，二者的区别如下。

配电柜与电气控制柜的区别

1、配电柜

配电柜主要用于各类建筑物内外，作为动力、照明配电及电动机控制之用，适合室内挂墙、户外落地安装的配电设备。

配电柜主要用于各发、配、变电所中。配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），属于配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

2、电气控制柜

电气控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时，借助手动或自动开关接通或分断电路。

控制柜的种类很多，当出现故障问题或不正常运行时借助保护电器切断电路或报警。借助测量仪表可显示运行中的各种参数，并能对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

电气控制柜的主要作用是消防水泵控制、潜水泵控制、消防风机控制、风机控制、照明配电控制等，控制方式有直接启动控制、星三角降压启动控制、自藕降压启动控制、变频器启动控制、软启动控制等各种控制方式，并且可使用隔离开关、熔断器式开关作为隔离分断点。

总结：

配电柜是配电系统的末级设备，提供设备动力电源甚至控制电源，功能单一。控制柜是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜。控制柜的功能更多，比如很多就地连锁、控制等均在控制柜实现，内容配备继电器连锁甚至智能设备控制，所有就地设备的控制指令均由此发出或中转等。
