电阻与消弧线圈并联接地方式及问题分析

有关电阻与消弧线圈并联的接地方式，电阻与消弧线圈并联之后，可以起到正确选线、降低过电压倍数和消谐的作用，电阻与电抗并联后，等值于电阻与电抗的串联，下面具体来了解下。

电阻与消弧线圈并联接地

电阻与消弧线圈并联之后，可以发挥出各自的优势，从而达到正确选线、降低过电压倍数和消谐的效果。

电阻与电感串并联等值电路，如图所示：

高电阻并联自动调谐消弧线圈主要由接地变、700欧姆电阻、自动跟踪补偿消弧线圈、检测器和控制器等组成，在测量系统Ic时一般利用消弧线圈中的电感和串联电阻计量，本方案因电阻与电抗并联故需换算，中性点的电阻与电抗器用串联或并联方式接入电网，见图1。

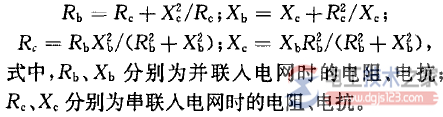

其换算关系如下：

电阻与电抗并联后，等值于电阻与电抗的串联，即使在全补偿状态下也不会产生串联谐振。但是，为了保证设备安全运行，一般要求消弧线圈脱谐度不能过小，以防止在谐振状态下电阻长期通流发热而烧毁电阻。

自动调谐消弧线圈一般调谐可保证残流10A，该方式可保证熄弧和降低过电压的幅值，同时能保证正确选线。

有时可能会采用中电阻选线，因电阻电流>50A，虽然能正确选线，但容易产生电弧重燃和过电压等问题，这一点必须引以足够的重视。
