发电机中性点接地时的故障电流问题分析

有关发电机接地故障电流的分析，发电机出口单相接地故障时线路如示意图，在相电压作用下，每相都有超前于相电压90°的电容电流流人大地，三相电流之和为零，下面具体来看下。

发电机接地故障电流

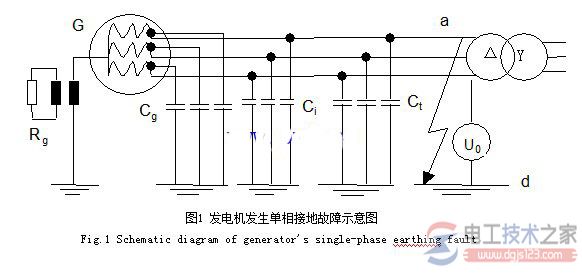

发电机组采用发电机一变压器组的接线方式，发电机中性点以单相配电变压器一电阻接地方式下，如发生发电机出口单相接地故障时，线路示意图如图1。

正常运行情况下，三相对地电容C0相同（C0包括发电机对地电容Cg，变压器对地电容Ci，变压器对地电容Ct三者之和），在相电压作用下，每相都有超前于相电压90°的电容电流流人大地，三相电流之和为零。

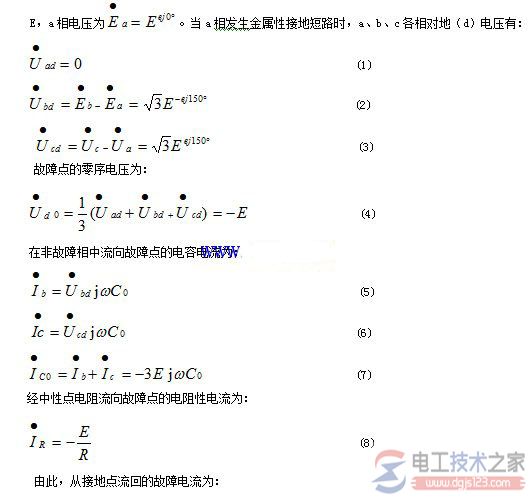

假设相电压幅值为：
