哈斯数控-如何制作卡盘软爪 - 上
时间：2021-07-17来源：佚名
|

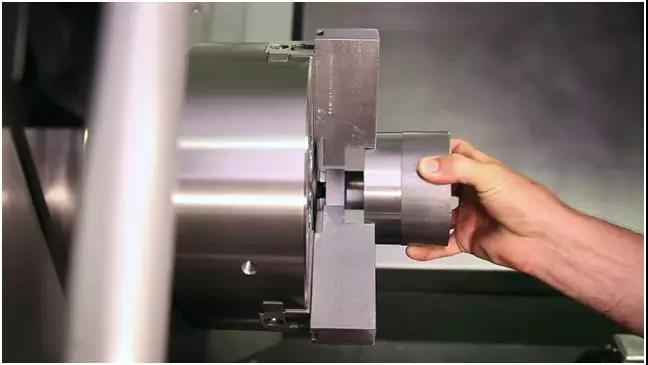

软爪能大程度的保证工件的重复定位精度 使加工工件的中心线能和主轴的中心线完全重合 软爪上的平坦面也能保证工件的长度
重要的是 软爪能和工件的表面大程度的贴合 既能保证传递更大的扭矩 也能避免工件夹伤 这些优势是硬爪*的
制作软爪时需要注意以下问题： 1. 软爪材质的选择
这里的“软”意思是：加工性能好 并不代表一定要比工件的硬度低
（对于大批量的生产，软爪的硬度会对加工的稳定性产生很大的影响，选择比工件硬度高的软爪材料，不仅会提高软爪的使用寿命，对加工的稳定性也会有积极的影响）

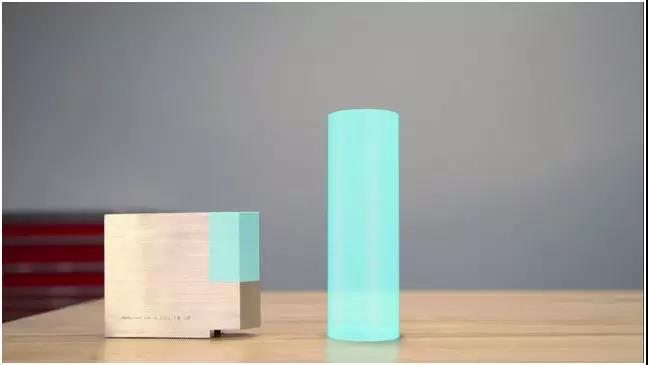

2. 软爪尺寸的选择

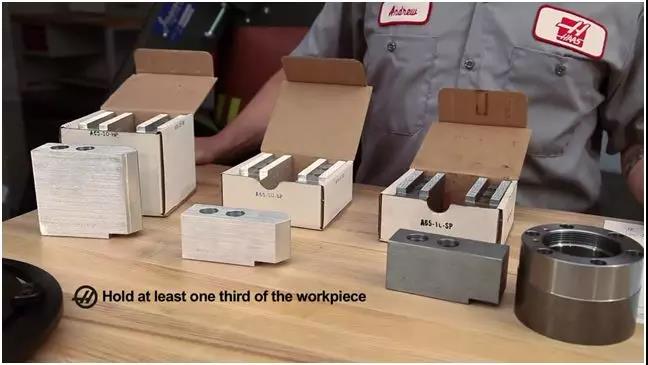

软爪至少要夹持工件长度的1/3

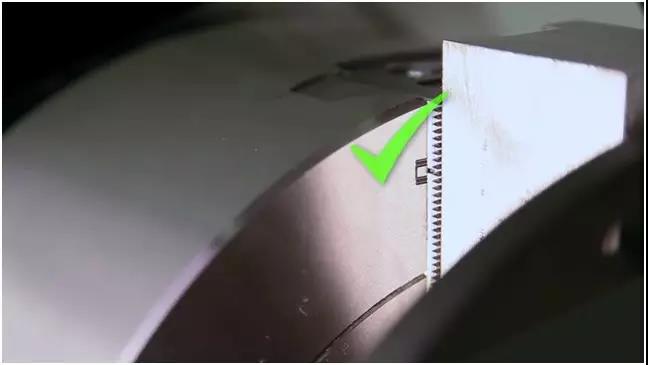

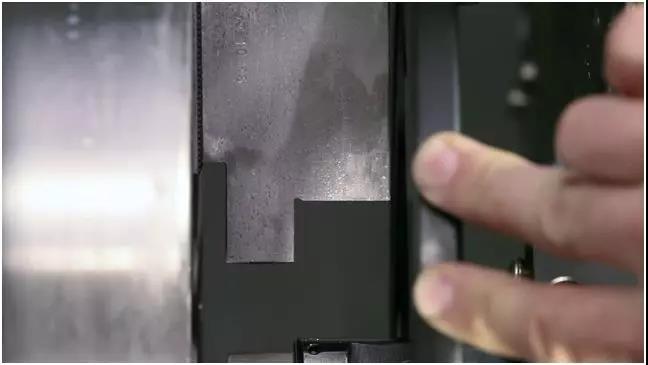

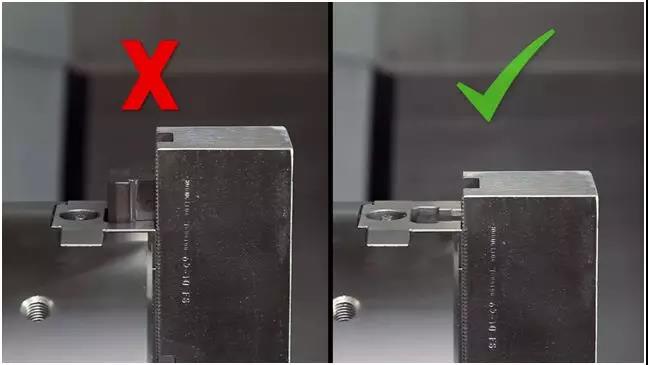

3. 软爪在卡盘上的安装位置
任何T型块超过卡盘大直径都是不允许的 这样会有很大的安全风险

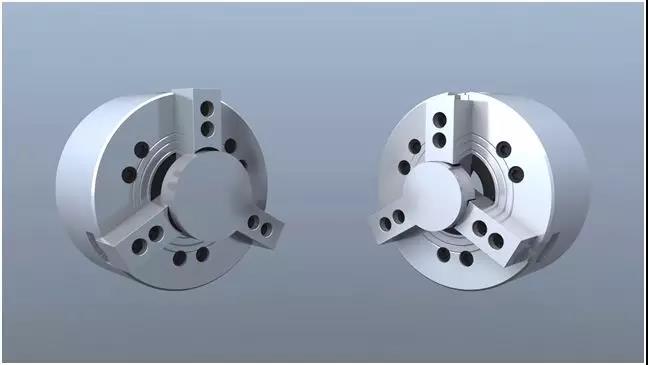

4. 使用修爪器时的压力和位置
推荐使用时候的压力和工件加工时候的压力接近 卡盘在加工的时候正处在活动范围的中间 且修爪时夹持力的方向和工件夹持力的方向一致

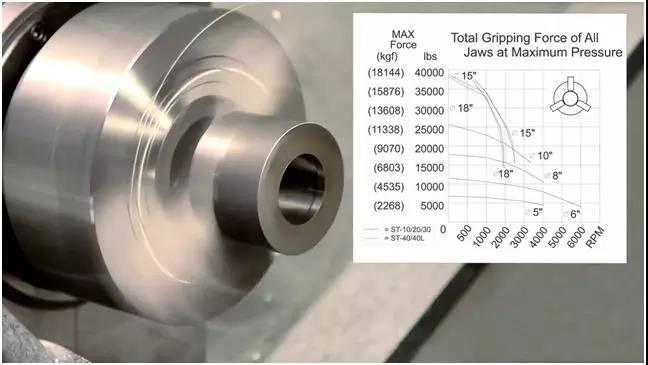

5. 卡盘的直径和转速对夹持力的影响
由于离心力的作用 卡盘在高速运作时，夹持力会大大降低 具体请参照卡盘上的说明
6. 制作和工件直径同样大小的内孔
减少夹伤工件的可能性
7. 添加退刀槽
以保证工件的重复定位

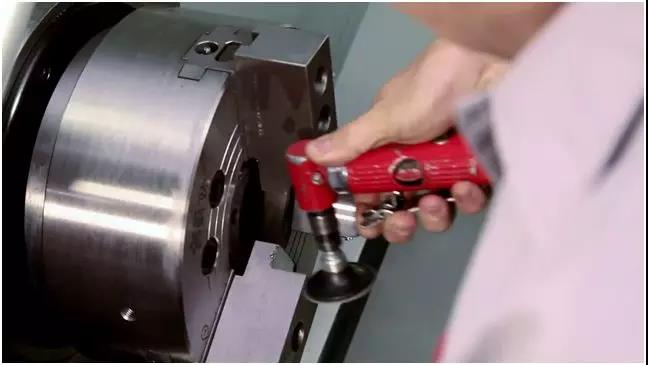

8. 清除软爪上的毛刺与尖角
千万注意，不要划伤手
|
