对夹式止回阀结构特点，对夹式止回阀安装注意事项

对夹式止回阀是一种通用单向流体阀门。其重量轻，体积小，容易安装在法兰之间，阀门内部由两个半圆弹簧和板面组成，用销子固定在阀体上弹簧形变使阀板关闭，流体压力又使其开启弹簧的形变很快，这样能保护管道免受水锤破坏。

对夹式止回阀结构特点

对夹止回阀的阀瓣行程短，阀瓣轻巧，具有弹簧辅助关闭，关阀速度很快。结构长度很短、体积很小、重量很轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长、油压、缓闭不受介质影响，有较好节能效果等特点，为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。

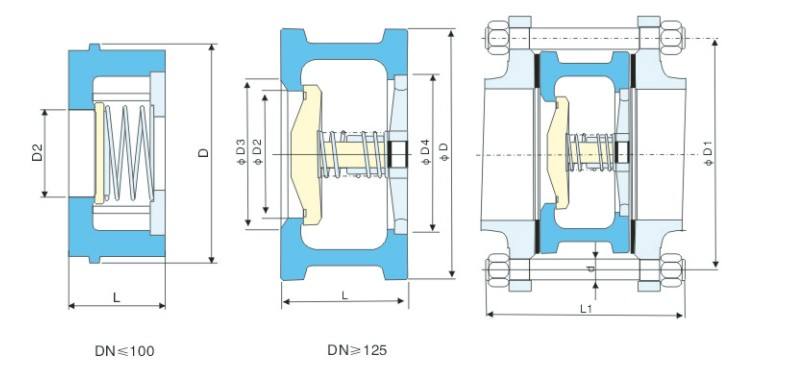

对夹式止回阀结构图

对夹式止回阀安装注意事项

1、放置管道时应注意使对夹式止回阀的通过方向与流体流向一致;

2、安装在垂直放置的管路中，对于水平放置的管路，垂直放置对夹式止回阀;

3、在对夹式止回阀和蝶阀之间使用一个伸缩管，千万不要将其与其它阀门直接相连;

4、在阀板操作半径范围内，避免加入管接头和阻塞物;

5、不要在对夹式止回阀的前面或者后面安装一个变径管;

6、在弯头附近安装对夹式止回阀时，要注意留有足够大的空间;

7、在水泵出口安装对夹式止回阀时，至少流出六倍阀门直径的空间以保证蝶板zui终受到流体作用。

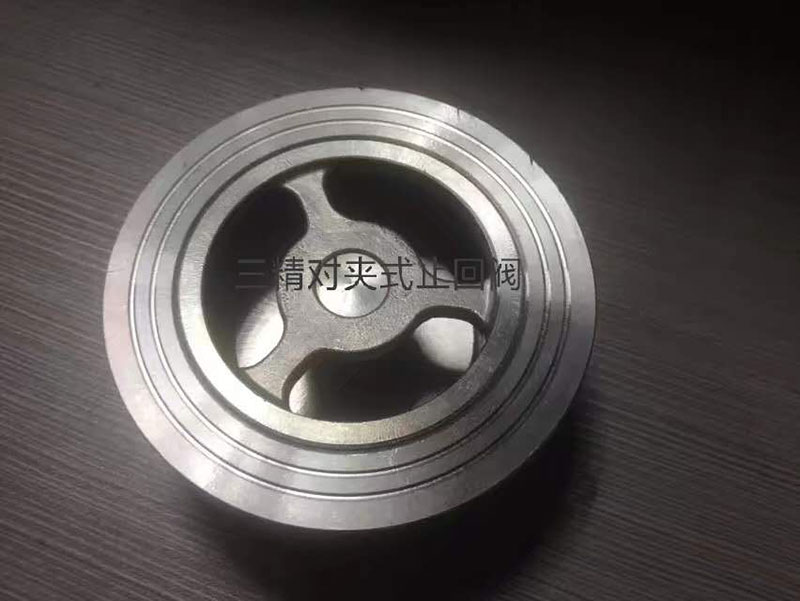

对夹式止回阀

H71H、H71W对夹升降式止回阀采用新型材料采用耐腐蚀不锈钢或碳钢。可在任何位置的管路上安装，防止介质逆流，锅炉给水系统上回，其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。它的运用范围广泛用于给排水、消防、建筑、暖通、工业系统。凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。例如：可安装于水泵出口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的，有较好节能效果。
